Промежуточная стальная опора ВЛ 500 кВ, марка П500н-3-4.94. Высота 35,62 м, масса 9679 кг.
Типовой проект и рабочие чертежи: 7.500.01-КМ
П500н-3-4.94 — максимальная ступень ряда косогорных исполнений промежуточной опоры 500 кВ для IV–V ветровых районов: перепад отметок траверс между стойками портала достигает 4,94 м (30,0 и 25,06 м).
Общая высота конструкции — 35,62 м, размеры базы — 13,0 + 11,995 м. Масса металлоконструкции по чертежу КМ — 9228 кг, с горячим цинкованием — 9679 кг. Это самое лёгкое исполнение группы П500н-3: относительно базовой П500н-3 конструкция легче на 360 кг.
Почти пятиметровый перепад между стойками — серьёзный уклон, при котором альтернативой стало бы устройство подпорной стенки или значительная срезка грунта. Готовое косогорное исполнение решает задачу конструктивно: опора вписывается в рельеф, площадка не планируется, объём земляных работ на трассе сокращается.
Опора промежуточная, для ВЛ 500 кВ; типовой проект новой унификации 7.500.01, рабочие чертежи 7.500.01-КМ. Ветровой район — IV–V, район по гололёду — II–IV. Цинковое покрытие весит 451 кг.
Расчётные провода — АС 300/39, АС 400/51, АСк2у 300/39, АСк2У 300/66, АСк2у 400/51, АСВП 295/44, АСВП 403/61; фаза класса 500 кВ расщепляется на три провода. Грозозащитные тросы — ГТК20-0/70-11.1, 11.0-МЗ-В-ОЖ-Н-Р, ОКГТ-20-280.
ООО «ЭнергоПромКонструкция» изготавливает опоры серии 7.500.01 из горячекатаного проката по чертежам КМ и КМД, с горячим цинкованием и полной заводской комплектацией.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П500н-3-4.94 — промежуточная новой унификации, одноцепная, для воздушных линий электропередачи 500 кВ.

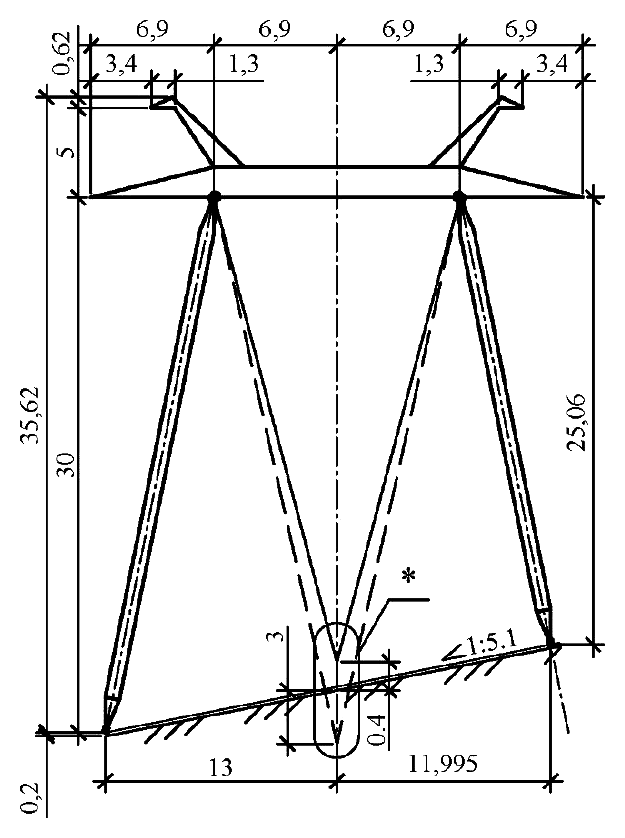

Полная высота — 35,62 м, отметка нижней траверсы — 30,0/25,06 м, размер основания — 13,0+11,995 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 9228 кг без покрытия и 9679 кг с горячим цинкованием. На цинковый слой приходится 451 кг.
Опора П500н-3-4.94 выполняется по рабочим чертежам 7.500.01-КМ. Расчётные климатические условия: район по гололёду — II–IV, ветровой район — IV-V. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АС 400/51, АСк2у 300/39, АСк2У 300/66, АСк2у 400/51, АСВП 295/44, АСВП 403/61. Грозозащитные тросы — ГТК20-0/70-11.1, 11.0-МЗ-В-ОЖ-Н-Р, ОКГТ-20-280.
