Промежуточная стальная опора ВЛ 500 кВ, марка П500н-3-2.45. Высота 35,62 м, масса 9859 кг.
Типовой проект и рабочие чертежи: 7.500.01-КМ

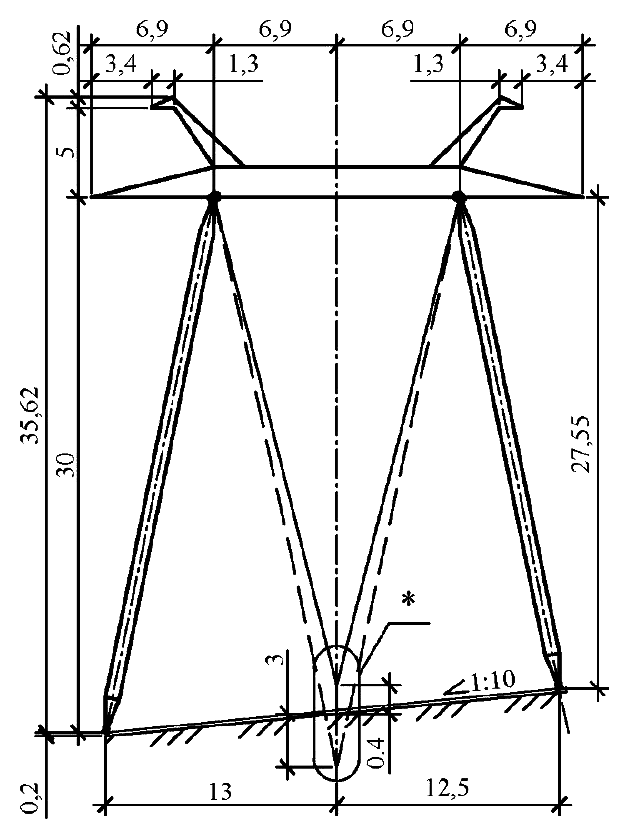

П500н-3-2.45 — вторая ступень ряда косогорных исполнений промежуточной опоры 500 кВ для IV–V ветровых районов. Отметки траверс двух стоек портала составляют 30,0 и 27,55 м — разность 2,45 м, что и отражено индексом в шифре.
Общая высота конструкции — 35,62 м, размеры базы — 13,0 + 12,5 м. Масса металлоконструкции по чертежу КМ — 9400 кг, с горячим цинкованием — 9859 кг; на цинковое покрытие приходится 459 кг.
Портальная схема с разновысокими стойками — стандартное решение для трасс в пересечённой местности. Конструкция вписывается в существующий поперечный уклон, а траверса остаётся в проектном положении, что сохраняет геометрию подвески расщеплённых фаз класса 500 кВ.
Опора промежуточная, для ВЛ 500 кВ; типовой проект новой унификации 7.500.01, рабочие чертежи 7.500.01-КМ. Ветровой район — IV–V, район по гололёду — II–IV.
Расчётные провода — АС 300/39, АС 400/51, АСк2у 300/39, АСк2У 300/66, АСк2у 400/51, АСВП 295/44, АСВП 403/61. Грозозащитные тросы — ГТК20-0/70-11.1, 11.0-МЗ-В-ОЖ-Н-Р, ОКГТ-20-280; исполнение ОКГТ-20-280 совмещает молниезащиту с волоконно-оптическим каналом связи.
Соседние ступени ряда — П500н-3-1.21 (перепад 1,21 м) и П500н-3-3.7 (перепад 3,7 м).
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П500н-3-2.45 — промежуточная новой унификации, одноцепная, для воздушных линий электропередачи 500 кВ.
Полная высота — 35,62 м, отметка нижней траверсы — 30,0/27,55 м, размер основания — 13,0+12,5 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 9400 кг без покрытия и 9859 кг с горячим цинкованием. На цинковый слой приходится 459 кг.
Опора П500н-3-2.45 выполняется по рабочим чертежам 7.500.01-КМ. Расчётные климатические условия: район по гололёду — II–IV, ветровой район — IV-V. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АС 400/51, АСк2у 300/39, АСк2У 300/66, АСк2у 400/51, АСВП 295/44, АСВП 403/61. Грозозащитные тросы — ГТК20-0/70-11.1, 11.0-МЗ-В-ОЖ-Н-Р, ОКГТ-20-280.
