Промежуточная стальная опора ВЛ 500 кВ, марка П500н-1-3.12. Высота 38,34 м, масса 9228 кг.
Типовой проект и рабочие чертежи: 7.500.01-КМ

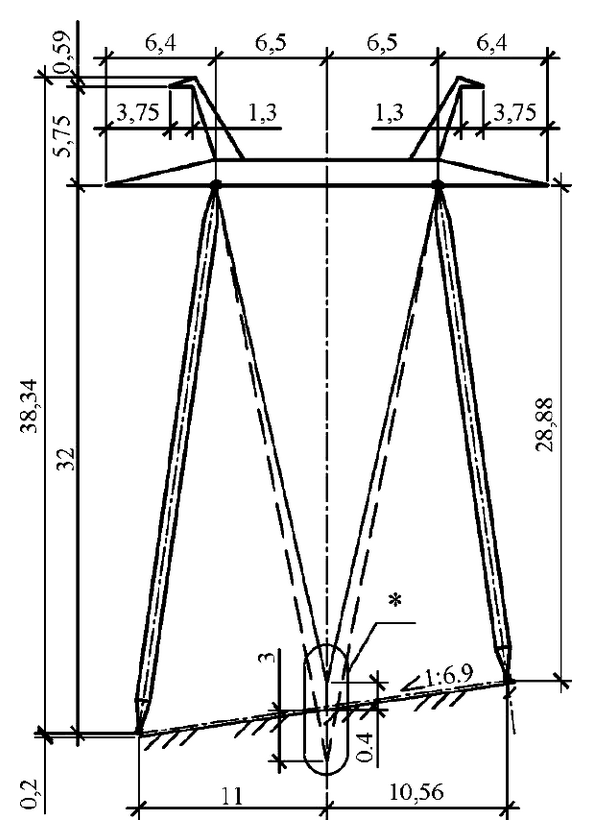

Опора П500н-1-3.12 предназначена для установки на косогоре с перепадом отметок между стойками портала 3,12 м: траверсы располагаются на отметках 32,0 и 28,88 м. Общая высота конструкции — 38,34 м, размеры базы — 11,0 + 10,56 м.
Масса металлоконструкции по чертежу КМ — 8809 кг, с горячим цинкованием — 9228 кг; цинковое покрытие весит 419 кг. С ростом перепада масса конструкции последовательно снижается: 9433 кг у базовой П500н-1, 9364 кг при перепаде 1,04 м, 9292 кг при 2,08 м и 9228 кг при 3,12 м. Причина проста — одна из стоек становится короче.
Опора промежуточная, для ВЛ 500 кВ; типовой проект новой унификации 7.500.01, рабочие чертежи 7.500.01-КМ. Ветровой район — II–III, район по гололёду — II–IV.
Портальная схема с разновысокими стойками — стандартное решение для трасс, проходящих по пересечённой местности. Она позволяет обойтись без выравнивания площадки под каждую опору, сохранив естественный рельеф и сократив объём земляных работ на всём протяжении участка.
Расчётные провода — АС 300/39, АС 400/51, АСк2у 300/39, АСк2У 300/66, АСк2у 400/51, АСВП 295/44, АСВП 403/61. Грозозащитные тросы — ГТК20-0/70-11.1, 11.0-МЗ-В-ОЖ-Н-Р, ОКГТ-20-280.
Следующая, максимальная ступень ряда — П500н-1-4.16 с перепадом 4,16 м. Конструкция решётчатая, из стального уголка, все соединения болтовые; поставляется горячеоцинкованной.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П500н-1-3.12 — промежуточная новой унификации, одноцепная, для воздушных линий электропередачи 500 кВ.
Полная высота — 38,34 м, отметка нижней траверсы — 32,0/28,88 м, размер основания — 11,0+10,56 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 8809 кг без покрытия и 9228 кг с горячим цинкованием. На цинковый слой приходится 419 кг.
Опора П500н-1-3.12 выполняется по рабочим чертежам 7.500.01-КМ. Расчётные климатические условия: район по гололёду — II–IV, ветровой район — II-III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АС 400/51, АСк2у 300/39, АСк2У 300/66, АСк2у 400/51, АСВП 295/44, АСВП 403/61. Грозозащитные тросы — ГТК20-0/70-11.1, 11.0-МЗ-В-ОЖ-Н-Р, ОКГТ-20-280.
