Промежуточная стальная опора ВЛ 500 кВ, марка П500н-3. Высота 35,62 м, масса 10039 кг.
Типовой проект и рабочие чертежи: 7.500.01-КМ

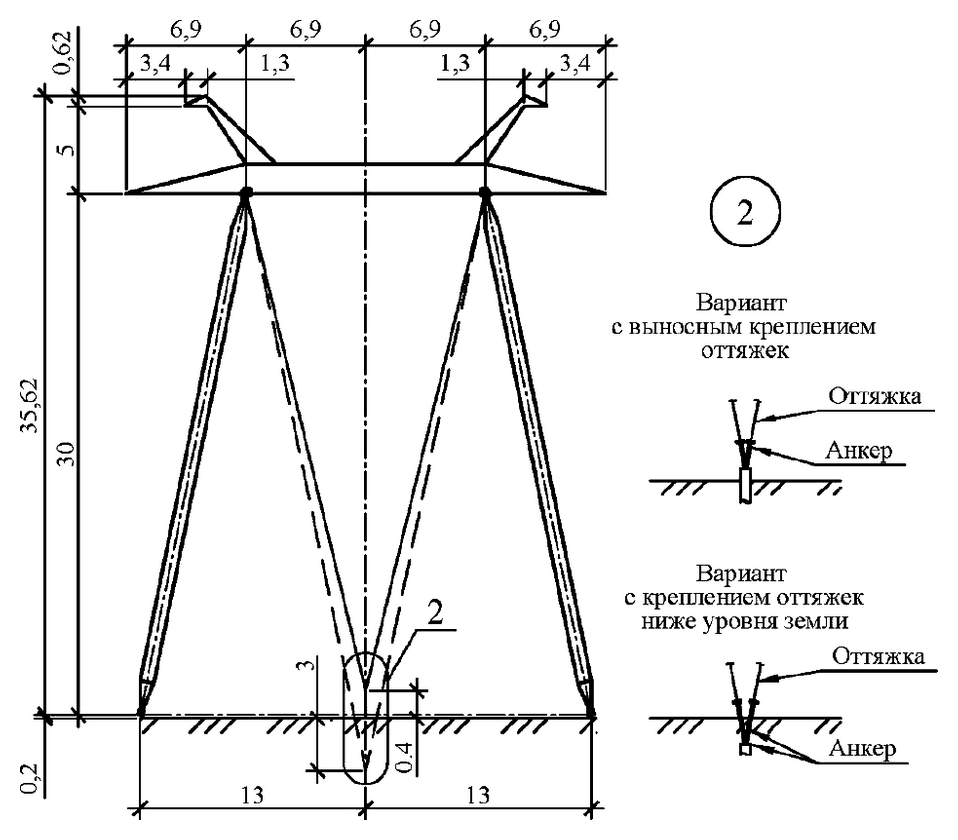

П500н-3 — промежуточная опора воздушных линий 500 кВ серии новой унификации, рассчитанная на IV–V ветровые районы. Общая высота 35,62 м, отметки траверс — 30/30 м, размеры базы — 13,0 + 13,0 м. Два одинаковых значения отметок и два размера базы соответствуют двухстоечной (портальной) схеме конструкции.
От группы П500н-1 эта опора отличается прежде всего расчётными ветровыми условиями: II–III против IV–V. При меньшей общей высоте (35,62 м против 38,34 м) конструкция тяжелее — 10 039 кг против 9433 кг с горячим цинкованием. Разнос стоек также увеличен: 13 м против 11 м, что повышает поперечную устойчивость портала при высоких ветровых нагрузках.
Масса металлоконструкции по чертежу КМ — 9573 кг, цинковое покрытие добавляет 466 кг. Для класса 500 кВ это очень экономичный показатель: одностоечная ПС500н-3 сопоставимой высоты весит 13 999 кг в исполнении для II–IV ветровых районов.
Опора промежуточная, для ВЛ 500 кВ; типовой проект новой унификации 7.500.01, рабочие чертежи 7.500.01-КМ. Район по гололёду — II–IV.
Расчётные провода — АС 300/39, АС 400/51, АСк2у 300/39, АСк2У 300/66, АСк2у 400/51, АСВП 295/44, АСВП 403/61; фаза класса 500 кВ расщепляется на три провода. Грозозащитные тросы — ГТК20-0/70-11.1, 11.0-МЗ-В-ОЖ-Н-Р, ОКГТ-20-280.
Для установки на косогорах предусмотрены исполнения П500н-3-1.21, П500н-3-2.45, П500н-3-3.7 и П500н-3-4.94 с разновысокими стойками портала.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П500н-3 — промежуточная новой унификации, одноцепная, для воздушных линий электропередачи 500 кВ.
Полная высота — 35,62 м, отметка нижней траверсы — 30/30 м, размер основания — 13,0+13,0 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 9573 кг без покрытия и 10039 кг с горячим цинкованием. На цинковый слой приходится 466 кг.
Опора П500н-3 выполняется по рабочим чертежам 7.500.01-КМ. Расчётные климатические условия: район по гололёду — II–IV, ветровой район — IV-V. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АС 400/51, АСк2у 300/39, АСк2У 300/66, АСк2у 400/51, АСВП 295/44, АСВП 403/61. Грозозащитные тросы — ГТК20-0/70-11.1, 11.0-МЗ-В-ОЖ-Н-Р, ОКГТ-20-280.
