Промежуточная стальная опора ВЛ 500 кВ, марка П500н-3-3.7. Высота 35,62 м, масса 9764 кг.
Типовой проект и рабочие чертежи: 7.500.01-КМ

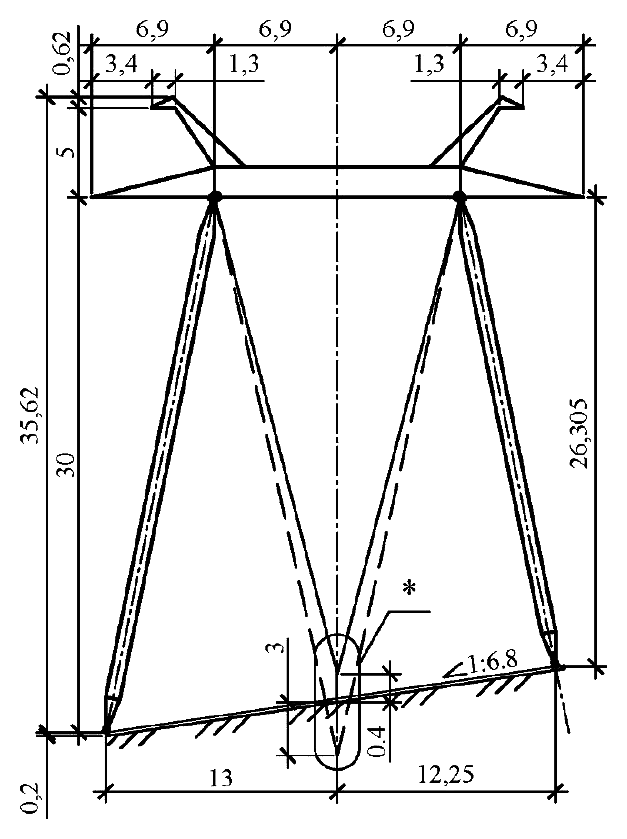

Опора П500н-3-3.7 предназначена для установки на косогоре с перепадом отметок между стойками портала около 3,7 м: траверсы располагаются на отметках 30,0 и 26,305 м. Общая высота конструкции — 35,62 м, размеры базы — 13,0 + 12,25 м.
Масса металлоконструкции по чертежу КМ — 9310 кг, с горячим цинкованием — 9764 кг; цинковое покрытие весит 454 кг. С ростом перепада масса последовательно снижается: 10 039 кг у базовой П500н-3, 9947 кг при перепаде 1,21 м, 9859 кг при 2,45 м и 9764 кг при 3,7 м — одна из стоек становится короче.
Опора промежуточная, для ВЛ 500 кВ; типовой проект новой унификации 7.500.01, рабочие чертежи 7.500.01-КМ. Ветровой район — IV–V, район по гололёду — II–IV.
IV и V ветровые районы — это наиболее жёсткие условия по ветровым нагрузкам на территории страны. Для портальной опоры класса 500 кВ это означает увеличенный разнос стоек (13 м против 11 м у группы П500н-1) и усиленные сечения элементов решётки при меньшей общей высоте.
Расчётные провода — АС 300/39, АС 400/51, АСк2у 300/39, АСк2У 300/66, АСк2у 400/51, АСВП 295/44, АСВП 403/61. Грозозащитные тросы — ГТК20-0/70-11.1, 11.0-МЗ-В-ОЖ-Н-Р, ОКГТ-20-280.
Максимальная ступень ряда — П500н-3-4.94 с перепадом 4,94 м. Конструкция решётчатая, из стального уголка, все соединения болтовые; поставляется горячеоцинкованной.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П500н-3-3.7 — промежуточная новой унификации, одноцепная, для воздушных линий электропередачи 500 кВ.
Полная высота — 35,62 м, отметка нижней траверсы — 30,0/26,305 м, размер основания — 13,0+12,25 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 9310 кг без покрытия и 9764 кг с горячим цинкованием. На цинковый слой приходится 454 кг.
Опора П500н-3-3.7 выполняется по рабочим чертежам 7.500.01-КМ. Расчётные климатические условия: район по гололёду — II–IV, ветровой район — IV-V. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АС 400/51, АСк2у 300/39, АСк2У 300/66, АСк2у 400/51, АСВП 295/44, АСВП 403/61. Грозозащитные тросы — ГТК20-0/70-11.1, 11.0-МЗ-В-ОЖ-Н-Р, ОКГТ-20-280.
