Опора П500н-1

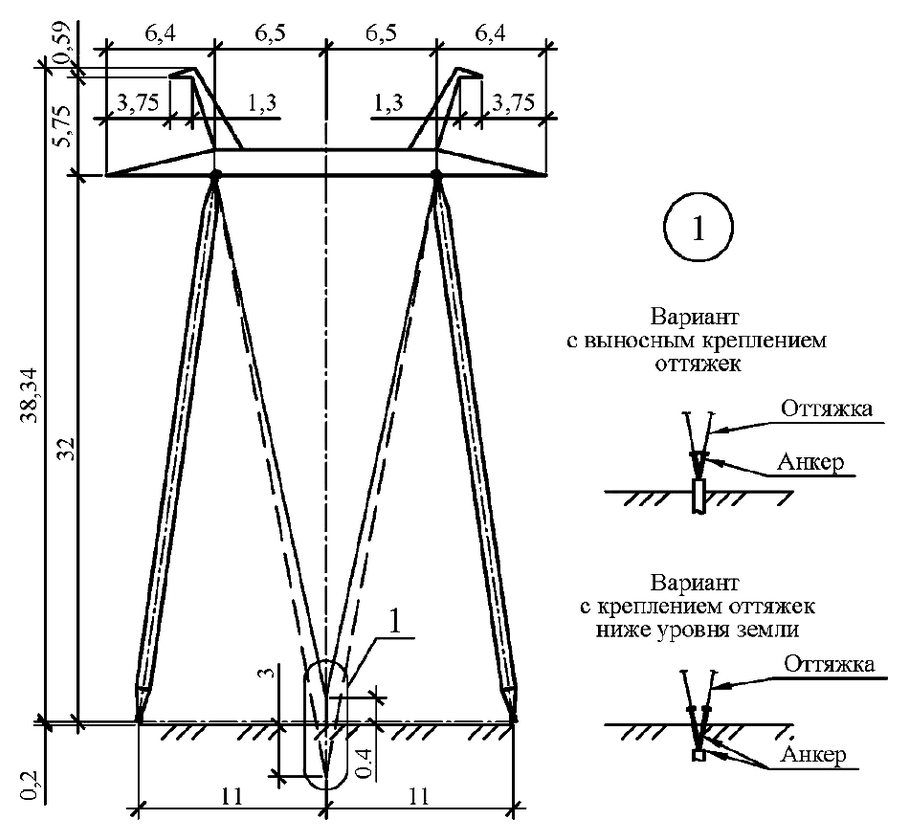

П500н-1 — базовая промежуточная опора воздушных линий 500 кВ серии новой унификации, выполняемая по рабочим чертежам 7.500.01-КМ. Общая высота 38,34 м, отметки траверс — 32/32 м, размеры базы — 11,0 + 11,0 м. Два одинаковых значения отметок и два размера базы соответствуют двухстоечной (портальной) схеме конструкции.

Портальная схема для класса 500 кВ выбрана не случайно. Фаза здесь расщепляется на три провода, а изоляционные расстояния требуют большого горизонтального разноса фаз. Портал разносит подвеску по ширине, а не по высоте, что сокращает строительную высоту опоры и упрощает подвеску расщеплённых фаз.

Масса металлоконструкции по чертежу КМ — 9000 кг, с горячим цинкованием — 9433 кг. Для класса 500 кВ это исключительно экономичный показатель: одностоечная промежуточная ПС500н-3 сопоставимой высоты весит 13 999 кг. Портальная схема при равном габарите оказывается заметно легче.

Ветровой район — II–III, район по гололёду — II–IV. Расчётные провода — АС 300/39, АС 400/51, АСк2у 300/39, АСк2У 300/66, АСк2у 400/51, АСВП 295/44, АСВП 403/61. Грозозащитные тросы — ГТК20-0/70-11.1, 11.0-МЗ-В-ОЖ-Н-Р, ОКГТ-20-280.

Цинковое покрытие весит 433 кг и наносится погружением деталей в расплав до сборки, защищая все поверхности конструкции без последующего обслуживания.

Для установки на косогорах в серии предусмотрены исполнения П500н-1-1.04, П500н-1-2.08, П500н-1-3.12 и П500н-1-4.16 с разновысокими стойками — они позволяют вписать портал в поперечный уклон местности без выравнивания площадки.
