Промежуточная стальная опора ВЛ 500 кВ, марка П500н-1-2.08. Высота 38,34 м, масса 9292 кг.
Типовой проект и рабочие чертежи: 7.500.01-КМ
П500н-1-2.08 — вторая ступень ряда косогорных исполнений промежуточной опоры 500 кВ. Отметки траверс двух стоек портала составляют 32,0 и 29,92 м — разность 2,08 м, что и отражено индексом в шифре.
Общая высота конструкции — 38,34 м, размеры базы — 11,0 + 10,71 м. Масса металлоконструкции по чертежу КМ — 8869 кг, с горячим цинкованием — 9292 кг; на цинковое покрытие приходится 423 кг.
Косогорные исполнения позволяют устанавливать портальную опору на поперечном уклоне без планировки площадки. Экономия здесь не только в земляных работах: сохраняется естественный рельеф и почвенный покров, что особенно важно на склонах, где нарушение дернины провоцирует эрозию, и на землях с ограничениями по хозяйственному использованию.
Опора промежуточная, для ВЛ 500 кВ; типовой проект новой унификации 7.500.01, рабочие чертежи 7.500.01-КМ. Ветровой район — II–III, район по гололёду — II–IV.
Для класса 500 кВ фаза расщепляется на три провода — это снижает напряжённость электрического поля у поверхности провода, потери на корону и уровень радиопомех. Расчётные марки — АС 300/39, АС 400/51, АСк2у 300/39, АСк2У 300/66, АСк2у 400/51, АСВП 295/44, АСВП 403/61; грозозащитные тросы — ГТК20-0/70-11.1, 11.0-МЗ-В-ОЖ-Н-Р, ОКГТ-20-280.
Соседние ступени ряда — П500н-1-1.04 (перепад 1,04 м) и П500н-1-3.12 (перепад 3,12 м).
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П500н-1-2.08 — промежуточная новой унификации, одноцепная, для воздушных линий электропередачи 500 кВ.

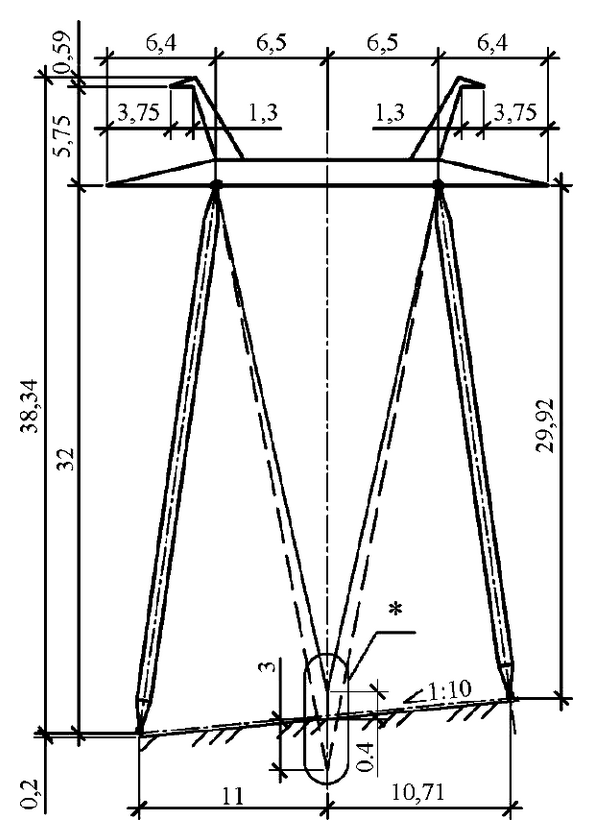

Полная высота — 38,34 м, отметка нижней траверсы — 32,0/29,92 м, размер основания — 11,0+10,71 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 8869 кг без покрытия и 9292 кг с горячим цинкованием. На цинковый слой приходится 423 кг.
Опора П500н-1-2.08 выполняется по рабочим чертежам 7.500.01-КМ. Расчётные климатические условия: район по гололёду — II–IV, ветровой район — II-III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АС 400/51, АСк2у 300/39, АСк2У 300/66, АСк2у 400/51, АСВП 295/44, АСВП 403/61. Грозозащитные тросы — ГТК20-0/70-11.1, 11.0-МЗ-В-ОЖ-Н-Р, ОКГТ-20-280.
