Промежуточная стальная опора ВЛ 500 кВ, марка П500н-3-1.21. Высота 35,62 м, масса 9947 кг.
Типовой проект и рабочие чертежи: 7.500.01-КМ
Индекс «-1.21» в шифре П500н-3-1.21 означает разность отметок траверс двух стоек портала: 30,0 и 28,795 м, то есть примерно 1,21 м. Это косогорное исполнение — конструкция рассчитана на установку в поперечном уклоне местности.
Общая высота — 35,62 м, размеры базы — 13,0 + 12,755 м. Масса металлоконструкции по чертежу КМ — 9484 кг, с горячим цинкованием — 9947 кг; цинковый слой весит 463 кг. Относительно базовой П500н-3 конструкция легче на 92 кг за счёт укорочения одной стойки.
Применение готовых косогорных исполнений избавляет от планировки площадки под горизонтальное основание. Это экономит земляные работы и, что не менее важно, сохраняет естественный рельеф и почвенный покров — на склонах нарушение дернины провоцирует эрозию, а восстановление занимает годы.
Опора промежуточная, для ВЛ 500 кВ; типовой проект новой унификации 7.500.01, рабочие чертежи 7.500.01-КМ. Ветровой район — IV–V, район по гололёду — II–IV.
Расчётные провода — АС 300/39, АС 400/51, АСк2у 300/39, АСк2У 300/66, АСк2у 400/51, АСВП 295/44, АСВП 403/61. Грозозащитные тросы — ГТК20-0/70-11.1, 11.0-МЗ-В-ОЖ-Н-Р, ОКГТ-20-280.
Полный ряд косогорных исполнений группы — с перепадом 1,21, 2,45, 3,7 и 4,94 м; шаг ряда составляет около 1,24 м.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П500н-3-1.21 — промежуточная новой унификации, одноцепная, для воздушных линий электропередачи 500 кВ.

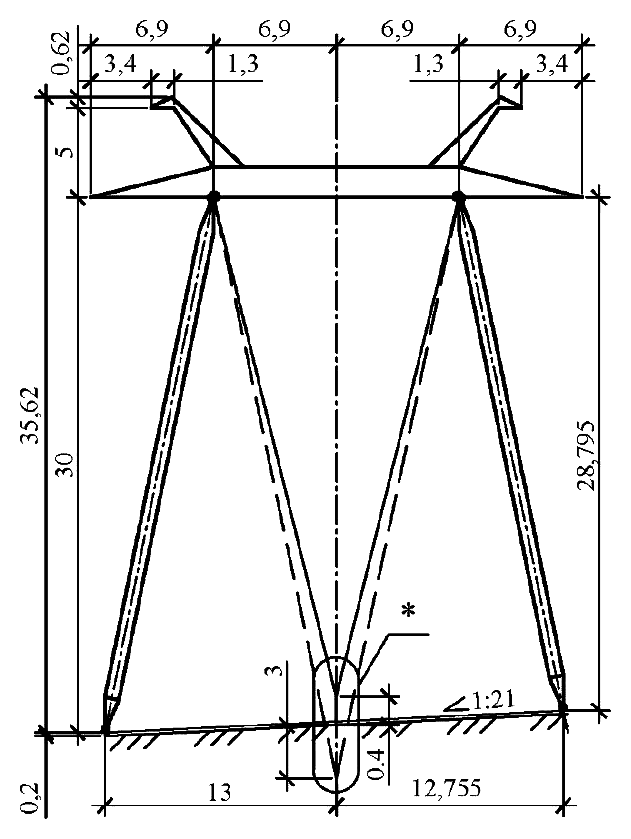

Полная высота — 35,62 м, отметка нижней траверсы — 30,0/28,795 м, размер основания — 13,0+12,755 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 9484 кг без покрытия и 9947 кг с горячим цинкованием. На цинковый слой приходится 463 кг.
Опора П500н-3-1.21 выполняется по рабочим чертежам 7.500.01-КМ. Расчётные климатические условия: район по гололёду — II–IV, ветровой район — IV-V. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АС 400/51, АСк2у 300/39, АСк2У 300/66, АСк2у 400/51, АСВП 295/44, АСВП 403/61. Грозозащитные тросы — ГТК20-0/70-11.1, 11.0-МЗ-В-ОЖ-Н-Р, ОКГТ-20-280.
