Промежуточная стальная опора ВЛ 500 кВ, марка П500н-1-1.04. Высота 38,34 м, масса 9364 кг.
Типовой проект и рабочие чертежи: 7.500.01-КМ
Индекс «-1.04» в шифре П500н-1-1.04 означает разность отметок траверс двух стоек портала: 32 и 30,96 м, то есть 1,04 м. Это косогорное исполнение — конструкция рассчитана на установку в поперечном уклоне местности, когда одна стойка стоит выше другой.
Альтернатива косогорному исполнению — планировка площадки под горизонтальное основание, а это земляные работы, нарушение рельефа и почвенного покрова, а на склонах ещё и риск эрозии. Готовое исполнение с разновысокими стойками избавляет от всего этого: опора вписывается в существующий уклон, а траверса остаётся в проектном положении.
Общая высота конструкции — 38,34 м, размеры базы — 11,0 + 10,855 м. Масса металлоконструкции по чертежу КМ — 8939 кг, с горячим цинкованием — 9364 кг; цинковый слой весит 425 кг. Относительно базовой П500н-1 конструкция легче на 69 кг — ровно за счёт укорочения одной стойки.
Опора промежуточная, для ВЛ 500 кВ; типовой проект новой унификации 7.500.01, рабочие чертежи 7.500.01-КМ. Ветровой район — II–III, район по гололёду — II–IV.
Расчётные провода — АС 300/39, АС 400/51, АСк2у 300/39, АСк2У 300/66, АСк2у 400/51, АСВП 295/44, АСВП 403/61. Грозозащитные тросы — ГТК20-0/70-11.1, 11.0-МЗ-В-ОЖ-Н-Р, ОКГТ-20-280.
В серии предусмотрен полный ряд косогорных исполнений с перепадом 1,04, 2,08, 3,12 и 4,16 м — шаг ряда постоянен и составляет 1,04 м, что позволяет подобрать конструкцию практически под любой уклон в пределах диапазона.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П500н-1-1.04 — промежуточная новой унификации, одноцепная, для воздушных линий электропередачи 500 кВ.

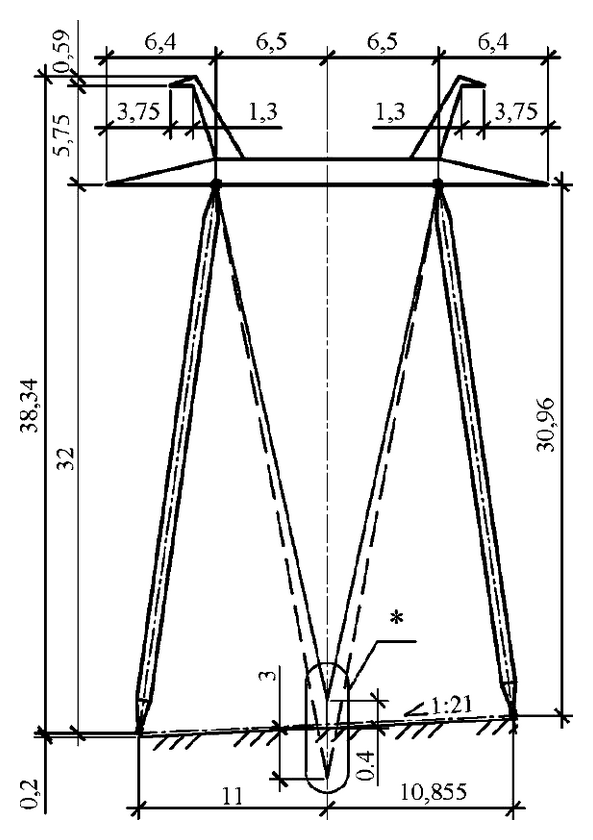

Полная высота — 38,34 м, отметка нижней траверсы — 32/30,96 м, размер основания — 11,0+10,855 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 8939 кг без покрытия и 9364 кг с горячим цинкованием. На цинковый слой приходится 425 кг.
Опора П500н-1-1.04 выполняется по рабочим чертежам 7.500.01-КМ. Расчётные климатические условия: район по гололёду — II–IV, ветровой район — II-III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АС 400/51, АСк2у 300/39, АСк2У 300/66, АСк2у 400/51, АСВП 295/44, АСВП 403/61. Грозозащитные тросы — ГТК20-0/70-11.1, 11.0-МЗ-В-ОЖ-Н-Р, ОКГТ-20-280.
