Промежуточная стальная опора ВЛ 500 кВ, марка П500н-1-4.16. Высота 38,34 м, масса 9164 кг.
Типовой проект и рабочие чертежи: 7.500.01-КМ
П500н-1-4.16 — максимальная ступень ряда косогорных исполнений промежуточной опоры 500 кВ: перепад отметок траверс между стойками портала достигает 4,16 м (32 и 27,84 м). Общая высота конструкции — 38,34 м, размеры базы — 11 + 10,415 м.
Масса металлоконструкции по чертежу КМ — 8747 кг, с горячим цинкованием — 9164 кг. Это самое лёгкое исполнение группы П500н-1: относительно базовой П500н-1 конструкция легче на 269 кг за счёт укорочения одной стойки портала.
Весь ряд косогорных исполнений построен с постоянным шагом 1,04 м — от базового горизонтального варианта до перепада 4,16 м. Такой набор перекрывает практически весь диапазон поперечных уклонов, встречающихся на трассах ВЛ в пересечённой местности, и позволяет обойтись без индивидуальной разработки конструкций под конкретную точку установки.
Опора промежуточная, для ВЛ 500 кВ; типовой проект новой унификации 7.500.01, рабочие чертежи 7.500.01-КМ. Ветровой район — II–III, район по гололёду — II–IV. Цинковое покрытие весит 417 кг.
Расчётные провода — АС 300/39, АС 400/51, АСк2у 300/39, АСк2У 300/66, АСк2у 400/51, АСВП 295/44, АСВП 403/61. Грозозащитные тросы — ГТК20-0/70-11.1, 11.0-МЗ-В-ОЖ-Н-Р, ОКГТ-20-280.
ООО «ЭнергоПромКонструкция» изготавливает опоры серии 7.500.01 по чертежам КМ и КМД, с горячим цинкованием и комплектной поставкой метизов и деталей крепления гирлянд.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П500н-1-4.16 — промежуточная новой унификации, одноцепная, для воздушных линий электропередачи 500 кВ.

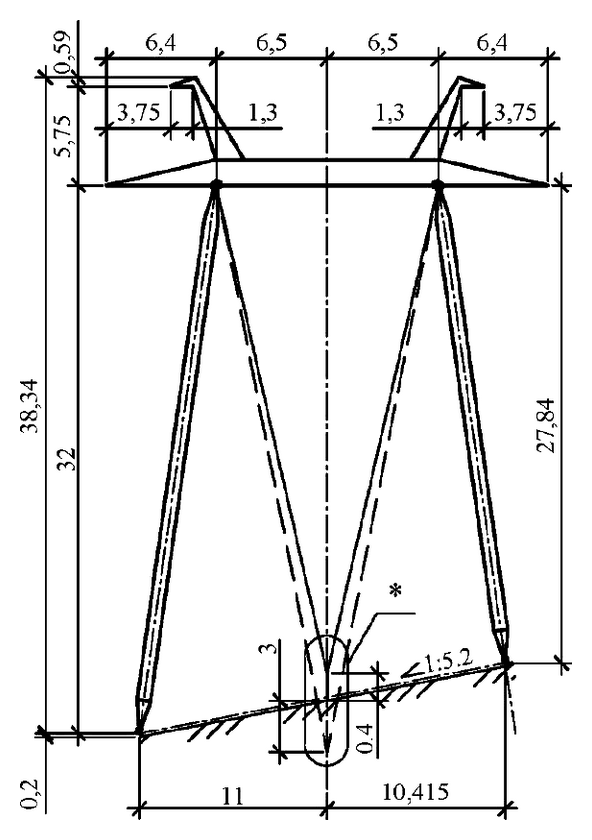

Полная высота — 38,34 м, отметка нижней траверсы — 32/27,84 м, размер основания — 11+10,415 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 8747 кг без покрытия и 9164 кг с горячим цинкованием. На цинковый слой приходится 417 кг.
Опора П500н-1-4.16 выполняется по рабочим чертежам 7.500.01-КМ. Расчётные климатические условия: район по гололёду — II–IV, ветровой район — II-III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АС 400/51, АСк2у 300/39, АСк2У 300/66, АСк2у 400/51, АСВП 295/44, АСВП 403/61. Грозозащитные тросы — ГТК20-0/70-11.1, 11.0-МЗ-В-ОЖ-Н-Р, ОКГТ-20-280.
