Опора ПС330-7

На участках воздушной линии с типовыми пролётами и рельефом, не требующим повышенных вертикальных габаритов, применение опоры меньшей высоты технически обоснованно и экономически рационально. Опора ПС330-7 — одноцепная стальная решётчатая промежуточная конструкция высотой 31 м — занимает нижнюю ступень по высоте среди промежуточных одноцепных опор ВЛ 330 кВ, разработанных в рамках типового проекта 3.407-99 (3081тм-т4).

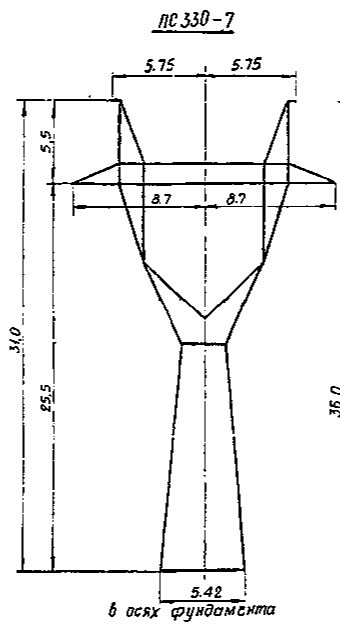

Высота траверсы составляет 25,5 м при общей высоте 31 м — соотношение, обеспечивающее нормативный вертикальный габарит на участках с типичными условиями трассы. Провода 2хАС-240/32 или 2хАС-400/51 подвешиваются в поддерживающем режиме. Грозозащитный трос С70 (ТК-11) закреплён на вершине стойки. Ширина базы — 5,42×3,36 м — обеспечивает устойчивость при нормативных ветровых и гололёдных воздействиях, характерных для типового проекта.

Масса металлоконструкции без покрытия составляет 7505 кг, с горячим цинкованием — 7798 кг. Это наименьшая масса среди исполнений серии ПС330-5/6/7 с аналогичной компоновкой проводов и троса: уменьшение высоты ствола с 38,5 до 31 м позволило снизить сечение ряда несущих элементов и расход стали. Горячее цинкование методом погружения обеспечивает надёжную антикоррозионную защиту.

Типовой проект 3.407-99 (3081тм-т4) фиксирует конструктивные решения укороченного варианта ствола. Элементы поставляются россыпью и соединяются на болтах при монтаже, что стандартно для всей серии. Возможность выбора высоты опоры в пределах одного типового проекта позволяет оптимизировать профиль трассы: ПС330-7 устанавливается на пролётах, где высотный ресурс линии полностью используется, а применение более высоких исполнений привело бы к необоснованному увеличению металлоёмкости. Конструктивная унификация в пределах серии обеспечивает применение аналогичных фундаментных решений и болтовых деталей независимо от выбранного высотного исполнения на конкретном пролёте трассы ВЛ 330 кВ, что снижает номенклатуру хранимых монтажных деталей на складе.
