Опора ПС330-3

Единственная в линейке серии ПС330 опора, выполненная по самостоятельному типовому проекту 3.407.2-170 (13228тм-т2) — это ПС330-3. В отличие от ПС330-2 и ПС330-2Т, разработанных по проекту 3080тм-т8, данная конструкция создана в рамках независимой серии, что определяет иной подход к компоновке ствола, расположению траверс и фундаментным решениям. Такая самостоятельность проекта позволяет оптимизировать конструкцию под конкретные условия применения.

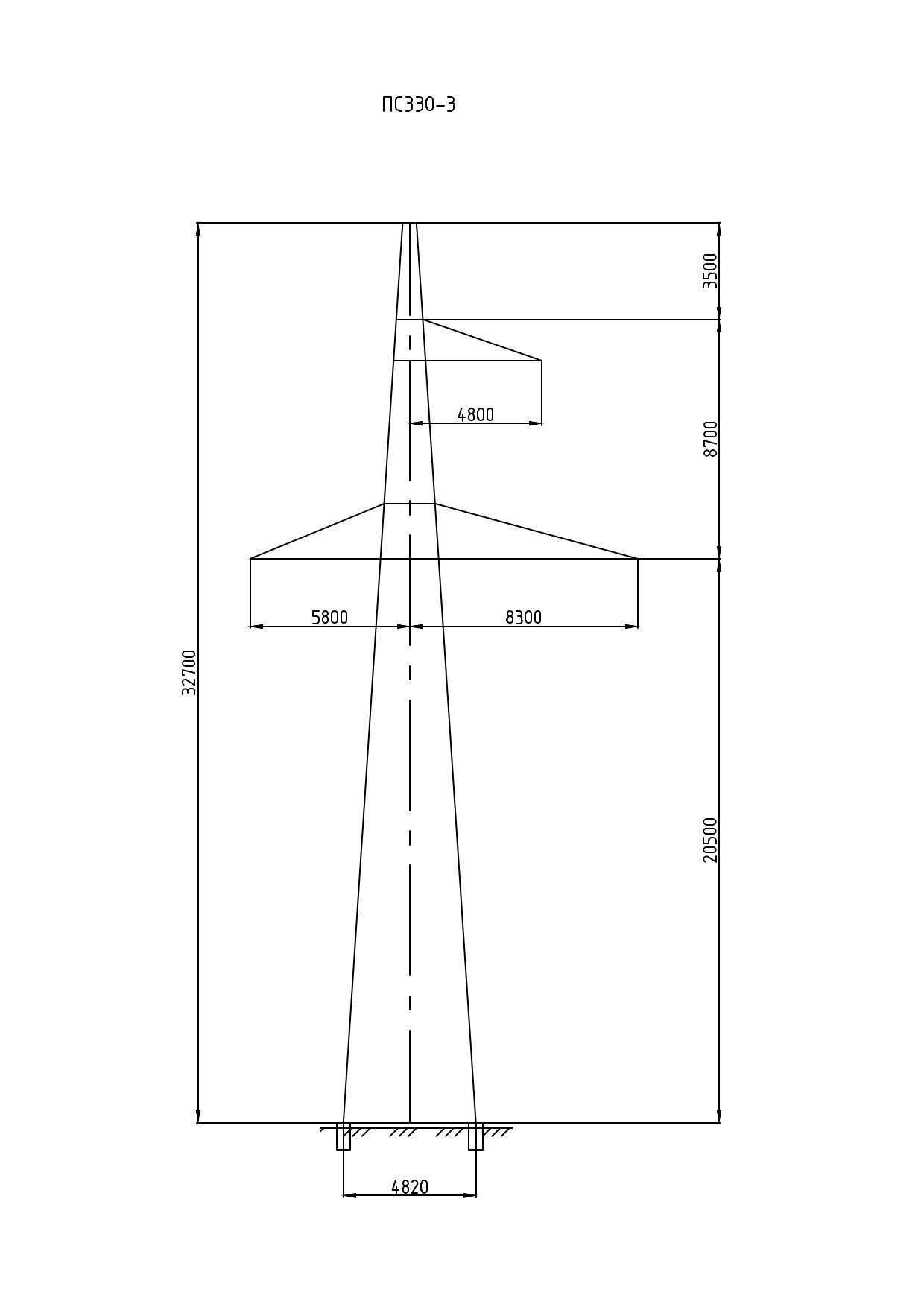

ПС330-3 — промежуточная одноцепная опора ЛЭП 330 кВ с общей высотой 32,7 м и высотой траверсы 20,5 м. Ширина базы — 4,82 × 3,06 м. По сравнению с ПС330-2 опора существенно ниже (32,7 м против 38,5 м), однако имеет заметно бо́льшую высоту траверсы (20,5 м против 17,5 м). Такое соотношение параметров определяет иной характер компоновки подвески проводников по высоте ствола и, соответственно, иные расчётные пролёты по условию габарита.

Применяемые провода — расщеплённые: 2хАС240/32 или 2хАС400/51 в каждой фазе, что соответствует требованиям ВЛ 330 кВ по ограничению коронирования и радиопомех. Грозозащитный трос — С70 (ТК-11). Масса металлоконструкции по чертежу КМ составляет 5416 кг без цинкования и 5627 кг с горячим цинкованием. Существенно меньшая масса по сравнению с ПС330-2 и ПС330-2Т объясняется особенностями геометрии и компоновки конструкции по проекту 13228тм-т2 при меньшей общей высоте.

Промежуточные опоры ПС330-3 воспринимают вертикальные и ветровые нагрузки без тяжения в проводах. Установка выполняется на фундаментах, разработанных в составе типового проекта 3.407.2-170. Все стальные элементы поставляются с горячим цинкованием для надёжной защиты от коррозии в различных климатических условиях.

Опора ЛЭП ПС330-3 применяется на прямолинейных участках одноцепных ВЛ 330 кВ в составе проекта 3.407.2-170. Шифр ПС330-3 однозначно идентифицирует конструкцию в комплектах рабочих чертежей и проектных ведомостях металла при заказе у изготовителя.
