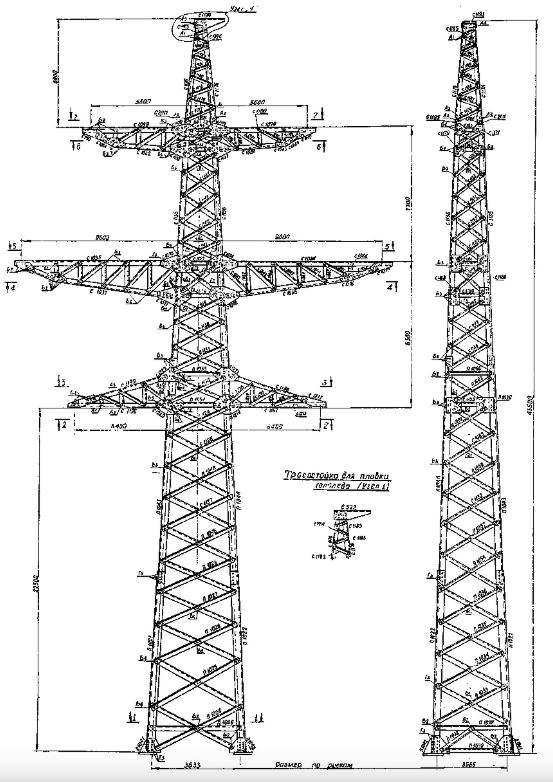

Опора ПС330-6

С общей высотой 43,5 м опора ПС330-6 является наиболее высоким вариантом в серии промежуточных конструкций ВЛ 330 кВ по типовому проекту 3.407-99 (3081тм-т6). Такая высота применяется там, где требуется повышенный вертикальный габарит: при прохождении трассы над мелиоративными угодьями, в поймах рек с сезонным подтоплением, а также на рельефных участках со значительными перепадами высот между точками опирания фундаментов.

Конструкция одноцепная промежуточная. Провода 2хАС-240/32 или 2хАС-400/51 подвешиваются в поддерживающем режиме без тяжения. Грозозащитный трос С70 (ТК-11) закреплён на вершине стойки. Высота расположения траверсы составляет 22,5 м — несколько ниже, чем у исполнений ПС330-5 (25,5 м), что отражает отличие в соотношении высот ствола и несущей части в конструктивной схеме данной опоры. Ширина базы — 5,75×3,68 м — шире, чем у более низких исполнений серии, что обеспечивает требуемую устойчивость при возросшем плече ветровых нагрузок.

Масса металлоконструкции по чертежу КМ без покрытия составляет 10 931 кг, с горячим цинкованием — 11 358 кг. Это наибольшие значения в серии промежуточных одноцепных опор ВЛ 330 кВ, рассматриваемых в данном типовом проекте. Горячее цинкование обеспечивает антикоррозионную защиту на весь срок службы линии без промежуточного обслуживания покрытия.

Типовой проект 3.407-99 (3081тм-т6) объединяет несколько высотных исполнений серии, при этом ПС330-6 представляет её верхнюю ступень. Болтовые соединения обеспечивают транспортировку секций и монтаж в полевых условиях. ПС330-6 применяется на участках ВЛ 330 кВ с повышенными требованиями к вертикальному габариту при сохранении стандартных ветровых нагрузок, характерных для типового проекта. Применение ПС330-6 позволяет избежать установки специальных переходных конструкций на участках трассы с локально повышенными требованиями к вертикальному габариту, сохраняя однородность серийного строительства и не усложняя логистику поставок на объекте.
