Опора ПС330-2Т

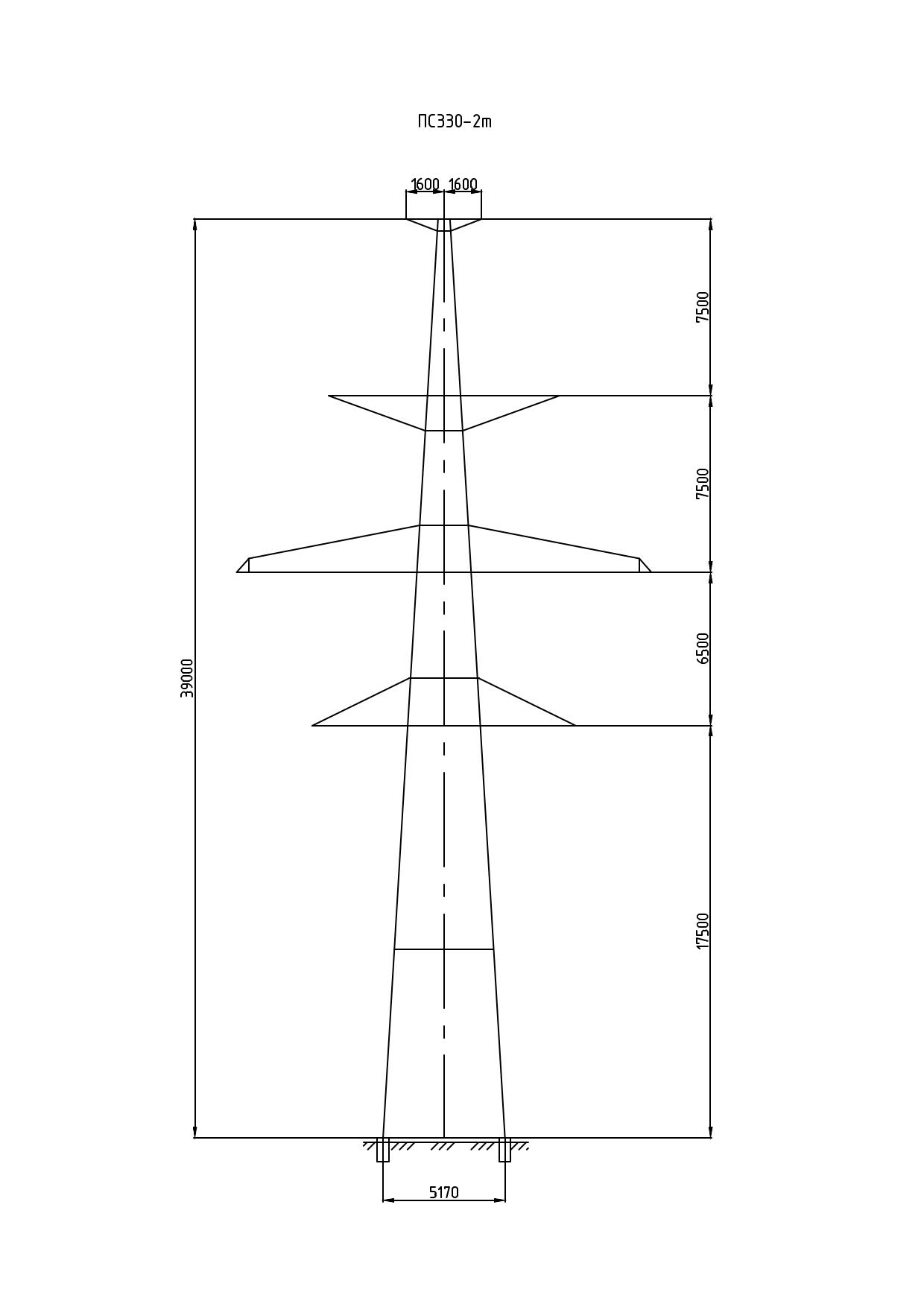

Для участков трассы ВЛ 330 кВ с повышенными требованиями к вертикальному габариту предусмотрен вариант ПС330-2Т — промежуточная одноцепная опора с секцией-надставкой ствола. Общая высота конструкции увеличена до 39 м при сохранении высоты траверсы 17,5 м — на 0,5 м больше, чем у базовой ПС330-2, что достигается введением дополнительного элемента в состав ствола без изменения компоновки траверсного узла.

ПС330-2Т входит в типовой проект 3.407-100 (3080тм-т8) и предназначена для прямолинейных участков одноцепных ВЛ 330 кВ. Ширина базы — 5,17 × 3,39 м — идентична базовому варианту ПС330-2, что обеспечивает совместимость фундаментных решений при применении обоих типов в пределах одной трассы и позволяет использовать унифицированные котлованы под основание.

Навеска выполняется расщеплёнными проводниками 2хАС240/32 или 2хАС400/51 в каждой фазе — требование, характерное для ВЛ 330 кВ по условиям ограничения радиопомех и потерь на корону. Грозозащитный трос — С70 (ТК-11). Масса металлоконструкции по чертежу КМ составляет 9297 кг без цинкования и 9660 кг с горячим цинкованием. Превышение по массе над базовой ПС330-2 составляет 230–240 кг — пропорционально введённой надставке и соответствующей площади покрытия.

Промежуточная опора воспринимает вертикальные и ветровые нагрузки от расщеплённых проводников и гололёда без тяжения в проводах. Для точек изменения направления трассы или концевых участков линии применяются специальные анкерно-угловые и концевые конструкции, входящие в линейку того же типового проекта.

Горячее цинкование стальных элементов защищает конструкцию от атмосферной коррозии. Опора ЛЭП ПС330-2Т поставляется в соответствии с чертежами КМ типового проекта 3080тм-т8. Шифр ПС330-2Т используется в проектной документации при спецификации металлоконструкций, формировании заказа у предприятий-изготовителей и в актах входного контроля при приёмке готовых элементов на строительной площадке.
