Промежуточная стальная опора ВЛ 330 кВ, марка ПС330-5. Высота 38,5 м, масса 8054 кг.
Типовой проект и рабочие чертежи: 3.407-99 (3081тм-т6)
Конструктивно опора ПС330-5 представляет собой пространственную решётчатую стойку с Т-образными траверсами для подвески расщеплённых проводов. Общая высота — 38,5 м при расположении траверсы на отметке 25,5 м — обеспечивает нормативный вертикальный габарит до поверхности земли для воздушных линий класса 330 кВ. База стойки — 5,33×3,46 м — рассчитана на восприятие эксплуатационных и монтажных нагрузок без потери устойчивости.
Одноцепная промежуточная опора ПС330-5 устанавливается на прямых участках трассы, где конструкция не несёт тяжения проводов и воспринимает только вертикальные и горизонтальные ветровые нагрузки. Подвеска ведётся в поддерживающем режиме — расщеплёнными пучками 2хАС-240/32 или 2хАС-400/51 в зависимости от проектного сечения. Трёхпроводное расщепление не применяется: для линий 330 кВ достаточно двух проводников в фазе. Грозозащитный трос С70 (ТК-11) закрепляется на вершине стойки.
Масса металлоконструкции по чертежу КМ без покрытия составляет 7152 кг, с горячим цинкованием — 8054 кг. Разница в 902 кг соответствует массе цинкового слоя, нанесённого методом горячего погружения на развитую поверхность решётчатых элементов. Такой способ защиты обеспечивает многолетнюю стойкость к коррозии в условиях открытой атмосферы без дополнительного окрашивания в процессе эксплуатации.
Опора разработана по типовому проекту 3.407-99 (3081тм-т6). Болтовые соединения всех элементов обеспечивают доставку опоры россыпью стандартным транспортом и сборку непосредственно в зоне строительства. Взаимозаменяемость болтовых деталей между исполнениями одной серии упрощает логистику при строительстве протяжённых трасс. ПС330-5 применяется при строительстве и реконструкции ВЛ 330 кВ на участках с умеренными климатическими нагрузками и является базовым промежуточным решением для данного класса напряжения. Опыт строительства ВЛ 330 кВ по типовому проекту 3081тм-т6 подтверждает надёжность конструктивных решений в широком диапазоне климатических условий при различных конфигурациях трасс воздушных линий высокого напряжения.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора ПС330-5 — промежуточная, одноцепная, для воздушных линий электропередачи 330 кВ.

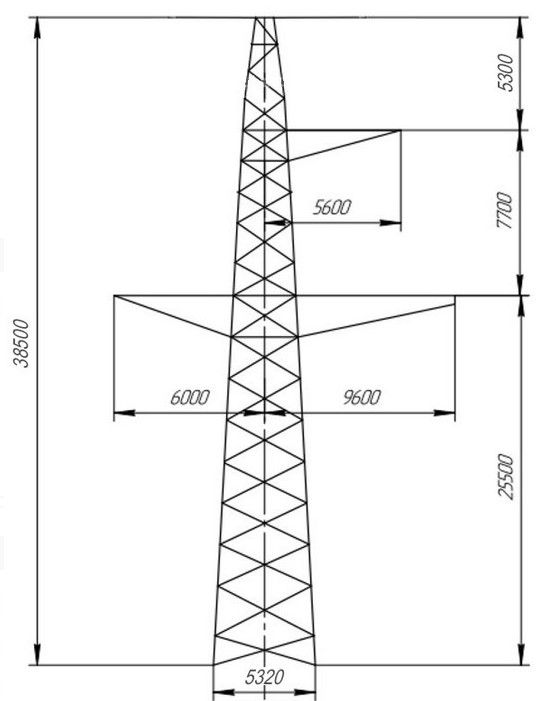

Полная высота — 38,5 м, отметка нижней траверсы — 25,5 м, размер основания — 5,33х3,46 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 7152 кг без покрытия и 8054 кг с горячим цинкованием. На цинковый слой приходится 902 кг.
Опора ПС330-5 выполняется по рабочим чертежам 3.407-99 (3081тм-т6). Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — 2ХАС240/32, 2ХАС400/51. Грозозащитные тросы — С70 (ТК-11).
