Промежуточная стальная опора ВЛ 330 кВ, марка ПС330-3Т. Высота 35,7 м, масса 6025 кг.
Типовой проект и рабочие чертежи: 3.407-100 (3080тм-т8)
Ветровой район III накладывает повышенные требования к боковой жёсткости несущей конструкции. Стальная решётчатая промежуточная опора ПС330-3Т высотой 35,7 м предназначена для прямых участков одноцепных воздушных линий электропередачи напряжением 330 кВ. Промежуточные опоры не воспринимают тяжения проводников: нагрузки поступают через поддерживающие гирлянды изоляторов в виде вертикальных сил от массы проводников и горизонтальных ветровых усилий.
Подвеска проводов выполняется расщеплёнными пучками — 2хАСО-300 или 2хАСО-400 по ГОСТ 839-80. Расщепление фазы на два проводника типично для линий 330 кВ и позволяет снизить интенсивность коронирования, уменьшить реактивное сопротивление фазы и потери на радиопомехи. Грозозащитный трос ТК 11 по ГОСТ 3063-66 крепится на вершине стойки и обеспечивает молниезащиту трассы в нормативном угловом секторе. Высота траверсы 20,5 м задаёт вертикальный габарит, соответствующий нормативным требованиям для класса напряжения 330 кВ.
Гололёдный район I–II в сочетании с ветровым районом III определяет суммарную климатическую нагрузку, под которую рассчитаны все несущие элементы. Ширина базы — 4,82×3,06 м — обеспечивает устойчивость конструкции под расчётными опрокидывающими моментами. Масса металлоконструкции составляет 5825 кг без покрытия и 6025 кг после горячего цинкования. Цинковое покрытие, нанесённое методом горячего погружения, гарантирует долгосрочную защиту стали от атмосферной коррозии на весь нормативный срок эксплуатации линии.
Типовой проект 3.407-100 (3080тм-т8) регламентирует все узловые решения и применяемый сортамент металлопроката. Болтовые соединения позволяют транспортировать опору в разобранном виде на стандартном грузовом транспорте и выполнять монтаж непосредственно на трассе без тяжёлой грузоподъёмной техники. Взаимозаменяемость болтовых деталей упрощает ремонт и замену элементов в процессе эксплуатации. ПС330-3Т востребована на протяжённых трассах ВЛ 330 кВ в регионах с высоким ветровым потенциалом, где необходимы усиленные промежуточные конструкции с повышенной боковой жёсткостью.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора ПС330-3Т — промежуточная, одноцепная, для воздушных линий электропередачи 330 кВ.

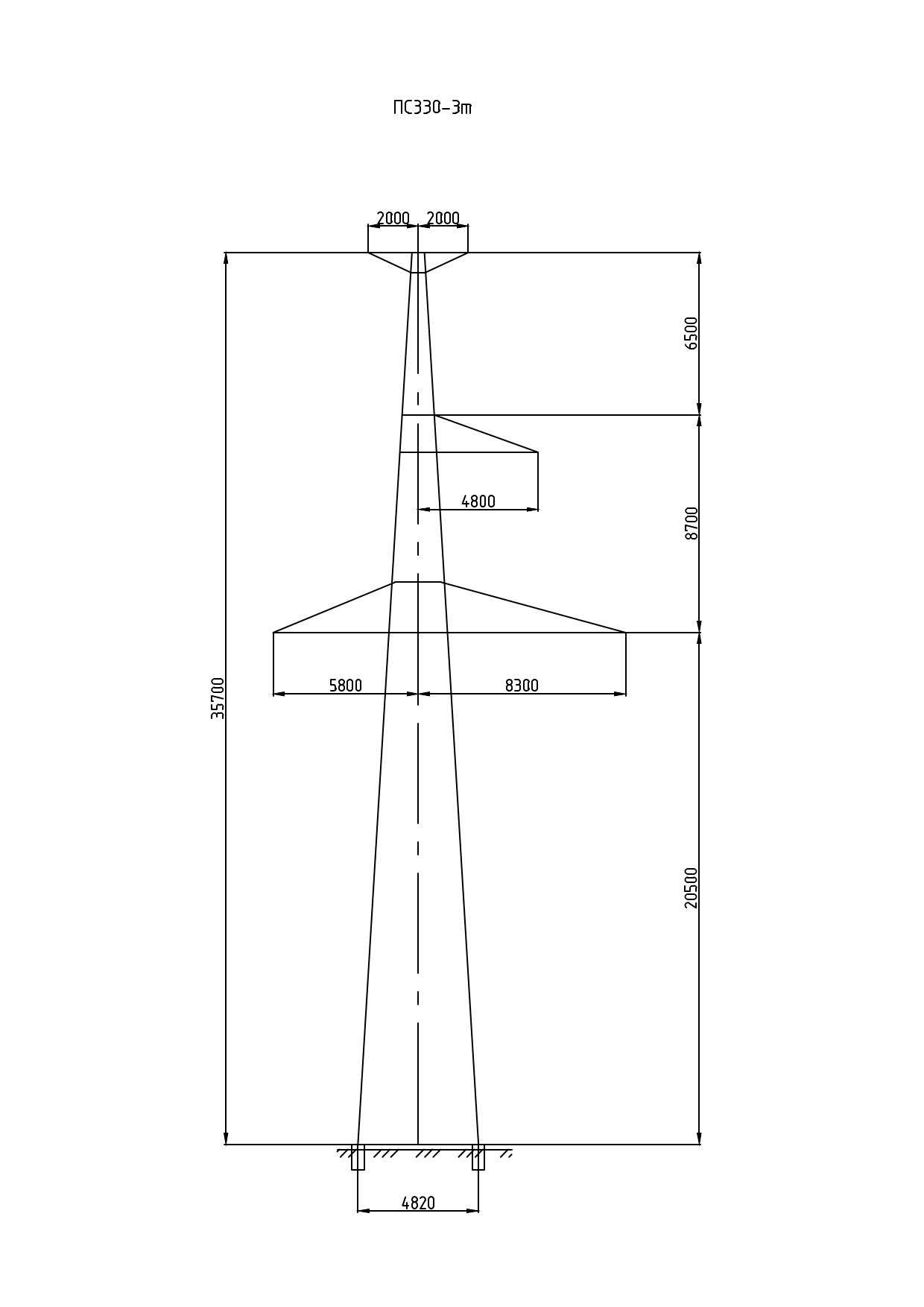

Полная высота — 35,7 м, отметка нижней траверсы — 20,5 м, размер основания — 4,82х3,06 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 5825 кг без покрытия и 6025 кг с горячим цинкованием. На цинковый слой приходится 200 кг.
Опора ПС330-3Т выполняется по рабочим чертежам 3.407-100 (3080тм-т8). Расчётные климатические условия: район по гололёду — I-II, ветровой район — III. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — 2хАСО-300, 2хАСО-400 ГОСТ 839-80. Грозозащитные тросы — ТК 11 (ГОСТ 3063-66).
