Опора ПС330-2

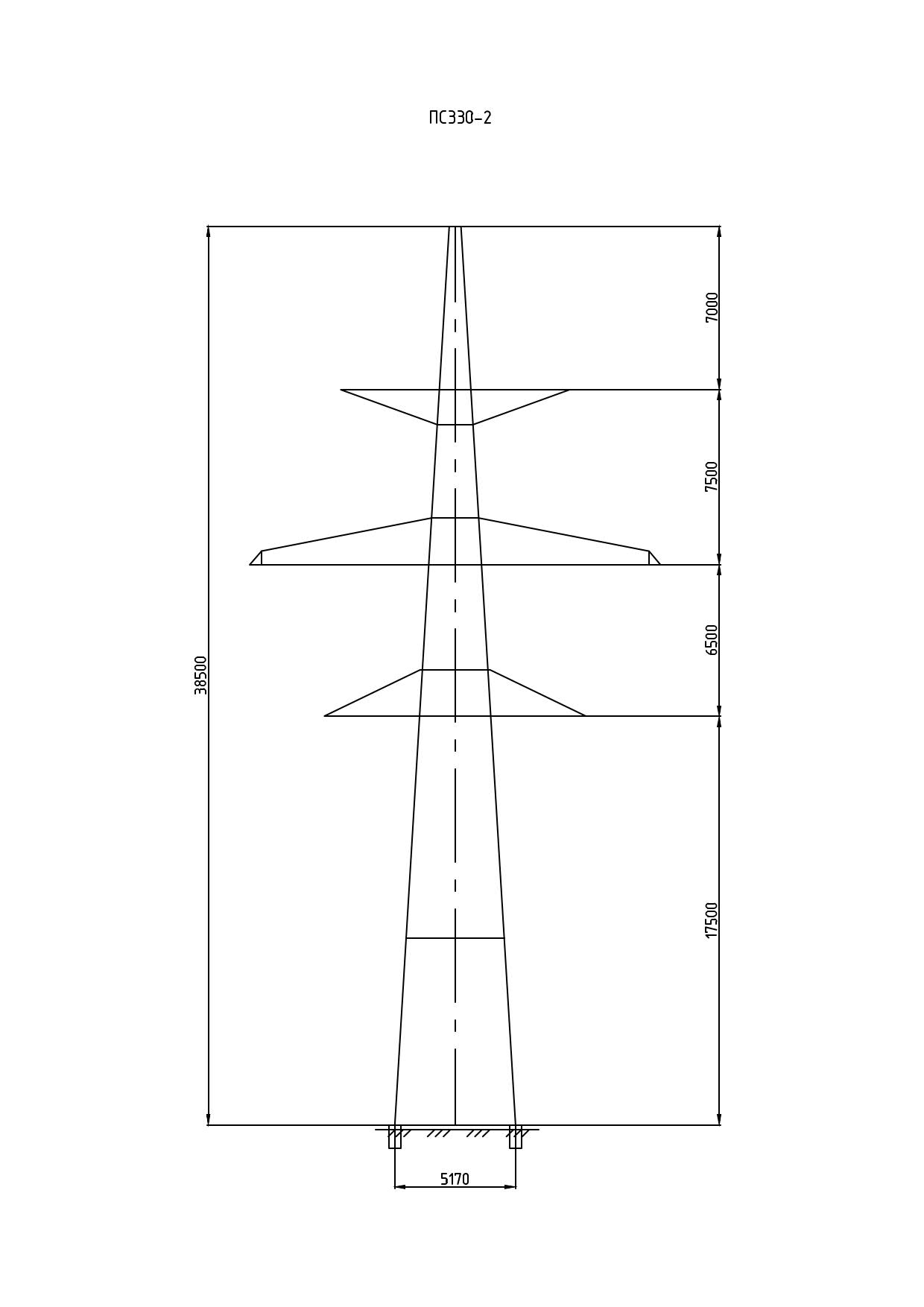

Класс напряжения 330 кВ предъявляет повышенные требования к габаритам и конструктивным параметрам опор воздушных линий. ПС330-2 — промежуточная одноцепная опора ЛЭП для сетей этого класса, разработанная в рамках типового проекта 3.407-100 (3080тм-т8). Общая высота конструкции — 38,5 м, высота траверсы — 17,5 м, ширина базы — 5,17 × 3,39 м. Прямоугольное основание с разными размерами по осям обеспечивает различную жёсткость в поперечном и продольном направлениях трассы.

Особенность проводниковой подвески ПС330-2 — использование расщеплённых проводников: 2хАС240/32 или 2хАС400/51 в каждой фазе. Расщепление фаз снижает напряжённость электрического поля у поверхности провода и уменьшает потери на корону при рабочем напряжении 330 кВ, что является стандартным техническим требованием для линий данного класса. Грозозащитный трос — С70 (ТК-11) — обеспечивает молниезащиту по всей трассе.

Масса металлоконструкции по чертежу КМ составляет 9067 кг без цинкования и 9421 кг с горячим цинкованием. Значительная масса обусловлена повышенными требованиями к жёсткости и устойчивости конструкции при нагрузках от расщеплённых проводов сразу в нескольких фазах и от грозозащитного троса. Разница в 354 кг между цинкованным и нецинкованным исполнением соответствует суммарной площади поверхности элементов.

Промежуточная опора ПС330-2 воспринимает вертикальные нагрузки от веса расщеплённых проводников и гололёдных отложений, поперечные ветровые нагрузки. Тяжение в проводах в нормальном режиме данной конструкцией не воспринимается. Фундаменты подбираются по нормативам типового проекта 3080тм-т8 с учётом различных инженерно-геологических условий трассы.

Горячее цинкование всех стальных элементов обеспечивает длительную эксплуатацию в различных климатических районах. Опора ЛЭП ПС330-2 применяется на прямолинейных участках одноцепных ВЛ 330 кВ. Шифр ПС330-2 однозначно идентифицирует конструкцию в проектной документации, ведомостях металла и поставочных спецификациях при заказе металлоконструкций у изготовителя.
