Опора 3П330-2Т-5

Промежуточная по высоте версия двухцепной промежуточной опоры 330 кВ с тросостойкой — 3П330-2Т-5 — с уменьшением строительной высоты на 5 м относительно базовой 3П330-2Т. Конструкция высотой 44,5 м предназначена для участков трассы, где профиль местности делает полную высоту 49,5 м избыточной по габариту, а компактная «-11.5» недостаточна. Вместе с базовой и укороченной «-11.5» версиями данная опора формирует полный высотный ряд серии 3П330-2Т.

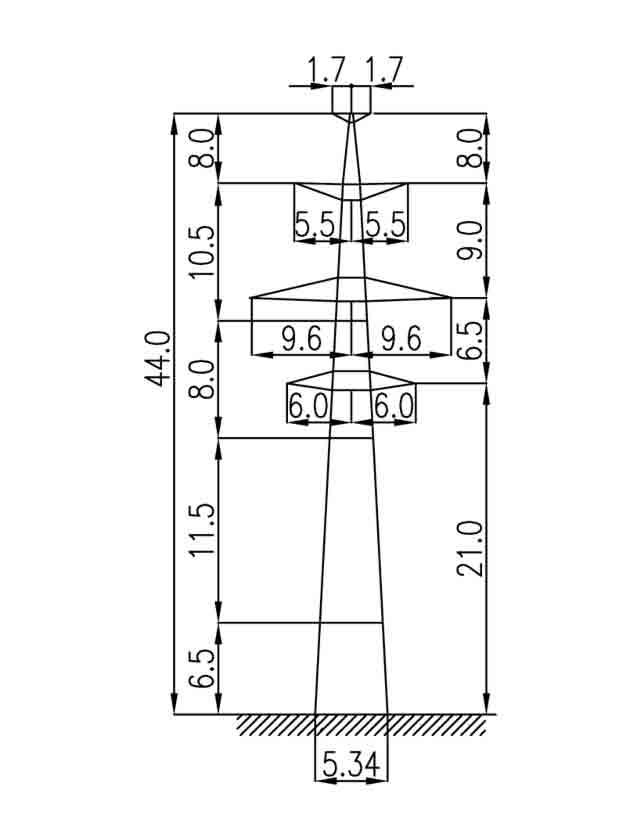

Общая высота — 44,5 м, высота траверсы — 21 м. Ширина прямоугольного основания — 5,34×4,03 м. Масса металлоконструкции — 9 732 кг без горячего цинкования и 10 110 кг с цинкованием. Оцинкованный вариант превышает 10 т, что определяет требования к грузоподъёмности монтажного крана при установке и к транспортным маршрутам для доставки крупных марок.

Тросостойка обеспечивает нормативный угол молниезащиты для двух цепей с расщеплёнными проводами 2×АС 240/32 или 2×АС 400/51. Грозозащитный трос С70 (ТК-11) крепится на тросостойке. Провода подвешены на поддерживающих гирляндах без тяжения на конструкцию. Промежуточный тип опоры обусловливает восприятие только ветровых и весовых нагрузок в нормальном режиме работы линии.

При проектировании секции двухцепной ВЛ 330 кВ с тросостойкой конструктивный ряд 3П330-2Т позволяет применять единые фундаментные решения для опор схожих высот, что сокращает типаж фундаментов и упрощает типовое проектирование. Это особенно ценно при массовом строительстве магистральных ВЛ.

Типовой проект 3.407.2-156 (13026тм-т2). Стальная решётчатая конструкция с горячим цинкованием и болтовой сборкой. Применяется в составе магистральных двухцепных ВЛ 330 кВ в различных климатических зонах, включая районы с повышенной грозовой активностью. Выбор промежуточной высотной модификации ряда 3П330-2Т на конкретных участках трассы определяется по профилю местности с учётом нормативного габарита провода и требований к молниезащите. Конструкция соответствует требованиям ПУЭ к промежуточным опорам ВЛ 330 кВ по механической прочности.
