Опора 3П330-1-11.5

Опора 3П330-1-11.5 — наиболее компактная в высотном ряду одноцепных промежуточных опор ВЛ 330 кВ серии 3П330-1. Уменьшение строительной высоты на 11,5 м по сравнению с базовой версией (41 м) обеспечивается укороченным стволом при сохранении геометрии траверс и узлов подвеса проводов. Применяется на участках трассы с благоприятными условиями по габариту — равнинный рельеф, небольшие длины пролётов или пересечения с невысокими препятствиями.

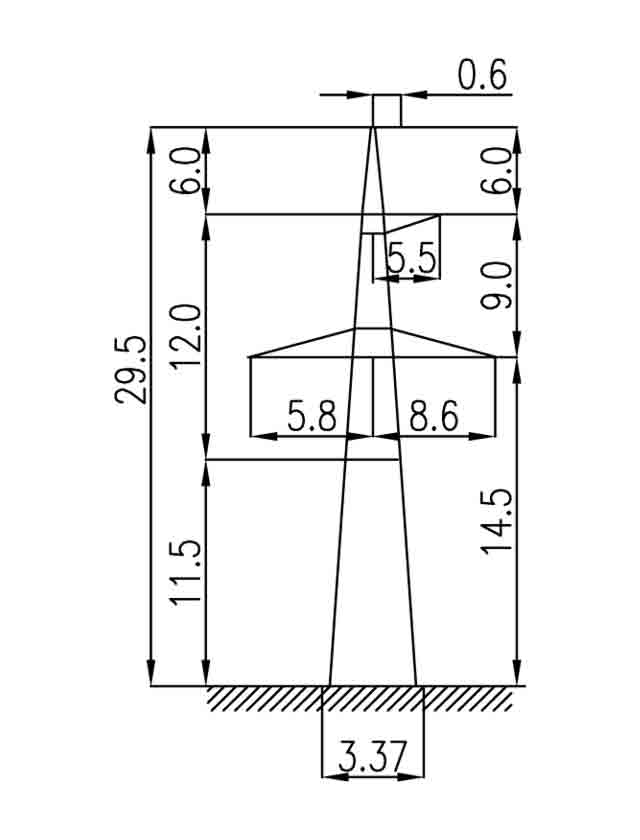

Высота конструкции — 29,5 м при высоте траверсы 14,5 м. Ширина основания — 3,37 м, что является минимальным значением в этом ряду. Компактная база снижает нагрузки на фундамент и уменьшает объём земляных работ при монтаже. Масса металлоконструкции — 4 590 кг без горячего цинкования и 4 769 кг с цинкованием; по сравнению с базовой 3П330-1 (6 491 кг) экономия составляет около 1 720 кг на опоре.

Провода 2×АС 240/32 или 2×АС 400/51 подвешены на поддерживающих гирляндах в трёх фазах. Грозозащитный трос С70 (ТК-11) крепится в вершине конструкции. Как промежуточная опора, 3П330-1-11.5 воспринимает только ветровые и весовые нагрузки от пролётов; тяжение проводов в нормальном режиме передаётся анкерным опорам секции.

Опора рассчитана на стандартные ветровые и гололёдные нагрузки в соответствии с требованиями ПУЭ и СО 153. Высота траверсы 14,5 м при расщеплённых проводах обеспечивает нормативные расстояния между фазами и расстояние от провода до тела опоры для класса 330 кВ.

Типовой проект 3.407.2-156 (13026тм-т2). Горячее цинкование всех стальных элементов и болтовая сборка. Опора унифицирована с базовой версией и модификацией «-5.7» по крепёжным изделиям и транспортным маркам. Правильный выбор высотной модификации определяется по профилю трассы с учётом нормативных требований к габариту провода, а оптимальное сочетание опор разных высот обеспечивает минимальную суммарную металлоёмкость линии. Конструкция соответствует требованиям ПУЭ к промежуточным опорам ВЛ 330 кВ.
