Опора 3П330-2Т-11.5

Опора 3П330-2Т-11.5 — укороченная на 11,5 м версия двухцепной промежуточной опоры 330 кВ с тросостойкой. Совмещение тросостойки и сниженной строительной высоты позволяет применять её на участках трассы с меньшим требуемым габаритом при сохранении требований к молниезащите двухцепной линии сверхвысокого напряжения. Компактность при сохранении тросостойки — ключевое преимущество этой модификации.

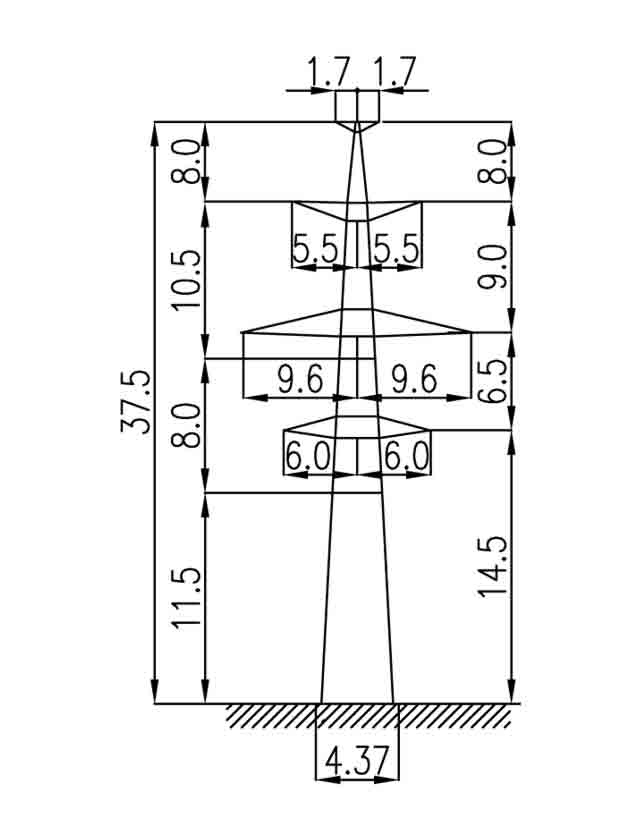

Высота конструкции составляет 38 м при высоте траверсы 14,5 м. Ширина прямоугольного основания — 4,37×3,54 м — соответствует минимальному значению в ряду 3П330-2Т и обусловлено меньшим опрокидывающим моментом при укороченном стволе. Масса без горячего цинкования — 8 368 кг, с цинкованием — 8 693 кг. Экономия металла по сравнению с базовой 3П330-2Т (11 360 кг) составляет около 2 670 кг на опору.

Тросостойка обеспечивает подъём грозозащитного троса С70 (ТК-11) над уровнем верхних фаз обеих цепей. Расщеплённые провода 2×АС 240/32 или 2×АС 400/51 крепятся на поддерживающих гирляндах. Как промежуточная опора, 3П330-2Т-11.5 не воспринимает тяжения проводов в нормальном режиме; основные расчётные воздействия — ветровое давление и вертикальный вес пролётов с гололёдом.

Вертикальные нагрузки от четырёх расщеплённых проводов (по два на фазу, по три фазы на цепь, две цепи) при гололёдных отложениях весьма значительны. Ширина основания 4,37×3,54 м обеспечивает нормативную устойчивость опоры при сочетании вертикальной и горизонтальной нагрузок.

Типовой проект 3.407.2-156 (13026тм-т2). Горячеоцинкованный стальной прокат, болтовая сборка. Унифицирована с другими опорами ряда 3П330-2Т по узлам подвеса и крепёжным изделиям, что сокращает номенклатуру запасных частей и упрощает эксплуатационное обслуживание. Применение компактной версии на участках с меньшим требуемым габаритом и базовой на пониженных отметках профиля позволяет оптимизировать металлоёмкость при неизменном уровне молниезащиты. Конструкция соответствует требованиям ПУЭ к промежуточным опорам ВЛ 330 кВ по механической прочности и нормативным изоляционным расстояниям.
