Опора 3П330-2

Двухцепная промежуточная опора 3П330-2 — одна из наиболее высоких и тяжёлых конструкций типового ряда для напряжения 330 кВ. Двухцепное исполнение с расщеплёнными проводами в каждой фазе обусловливает значительную суммарную нагрузку на конструкцию: шесть пар расщеплённых проводов, два грозозащитных троса (при двух цепях) и вертикальный вес при гололёде. Это определяет масштабы опоры: высота 49 м, масса свыше 11 т.

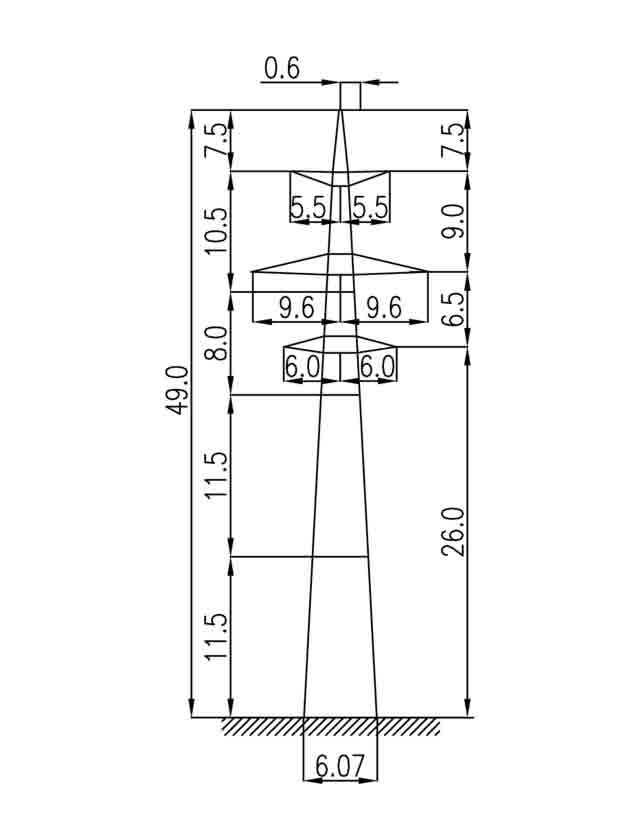

Общая высота — 49 м при высоте траверсы 26 м. Ширина прямоугольного в плане основания — 6,07×4,40 м. Развитая несимметричная база обеспечивает устойчивость от опрокидывания при суммарных ветровых нагрузках на провода двух цепей. Масса металлоконструкции без горячего цинкования — 10 749 кг, с цинкованием — 11 163 кг.

Каждая из двух цепей оснащается расщеплёнными проводами 2×АС 240/32 или 2×АС 400/51. Грозозащитный трос С70 (ТК-11) размещается на вершине конструкции. Провода подвешиваются на поддерживающих гирляндах без тяжения на промежуточную опору в нормальном режиме; основные нагрузки — вертикальные и ветровые.

Двухцепное решение позволяет разместить суммарную пропускную способность двух одноцепных ВЛ в одном коридоре, вдвое сокращая количество опор и площадь постоянного землеотвода. Это особенно актуально при прохождении трассы через освоенные территории с высокой стоимостью земли или при ограниченной ширине коридора.

Монтаж конструкции массой свыше 10 т требует применения тяжёлого крана или деррика. Все элементы — стальные, горячеоцинкованные, болтовой сборки. Типовой проект 3.407.2-156 (13026тм-т2). Опора применяется в составе магистральных двухцепных ВЛ 330 кВ энергосистем России и СНГ. Применение двухцепной конструкции исключает необходимость выделять второй коридор землеотвода и строить раздельную линию, что при современной стоимости выкупа земли даёт значительный экономический эффект. Конструкция соответствует всем нормативным требованиям к промежуточным опорам ВЛ 330 кВ.
