Опора 3П330-2-11.5

Укороченная на 11,5 м модификация двухцепной промежуточной опоры ВЛ 330 кВ — 3П330-2-11.5 — предназначена для участков трассы с рельефом, допускающим снижение строительной высоты при соблюдении нормативного габарита проводов до земли. Конструкция является наиболее компактной версией серии 3П330-2 и обеспечивает максимальную экономию металла при двухцепном подвесе.

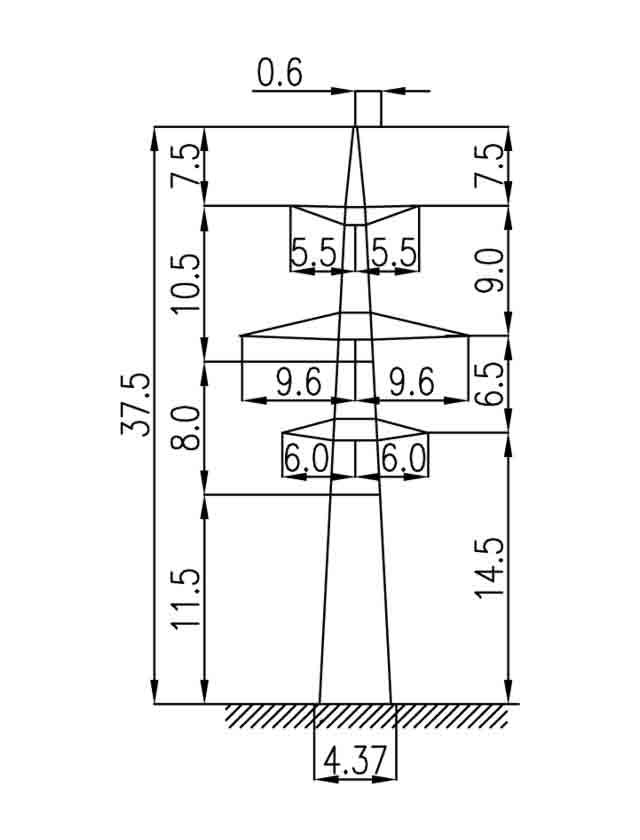

Высота опоры составляет 37,5 м при высоте траверсы 14,5 м. Ширина прямоугольного основания — 4,37×3,54 м, что значительно меньше базовой версии (6,07×4,40 м) и соответствует меньшему опрокидывающему моменту при укороченном стволе. Масса металлоконструкции — 8 178 кг без горячего цинкования и 8 495 кг с цинкованием. По сравнению с базовой 3П330-2 (11 163 кг) экономия превышает 2 650 кг на каждой опоре.

Обе цепи с расщеплёнными проводами 2×АС 240/32 или 2×АС 400/51 подвешены на поддерживающих гирляндах. Грозозащитный трос С70 (ТК-11) крепится в вершине конструкции. В нормальном режиме тяжение проводов на промежуточную опору не передаётся; конструкция воспринимает только весовые нагрузки от пролётов обеих цепей и горизонтальное ветровое давление.

Экономия металла при применении укороченной версии принципиально важна при строительстве протяжённых магистральных ВЛ, где даже незначительное снижение массы одной опоры суммируется в ощутимый результат по всей трассе. Компактное основание также упрощает проектирование фундаментов в условиях слабых грунтов.

Типовой проект 3.407.2-156 (13026тм-т2). Все элементы конструкции изготавливаются из стального проката и проходят горячее цинкование. Болтовая сборка из транспортных марок. Опора унифицирована с другими версиями ряда 3П330-2 по соединительным элементам и подвесной арматуре. Применение укороченной версии на равнинных участках в сочетании с полноростной на пониженных отметках профиля минимизирует суммарную металлоёмкость трассы при неизменном соблюдении нормативных габаритов. Конструкция соответствует требованиям ПУЭ к промежуточным опорам ВЛ 330 кВ по механической прочности.
