Опора 3П330-2-5.0

Средняя позиция высотного ряда двухцепных промежуточных опор 330 кВ — 3П330-2-5.0 — с уменьшением строительной высоты на 5 м относительно базовой 3П330-2. Конструкция высотой 44 м применяется там, где профиль трассы не требует полных 49 м, но недостаточно ровный для компактной «-11.5» версии высотой 37,5 м. Вместе с базовой и укороченной версиями она формирует полный высотный ряд, перекрывающий все типовые условия строительства двухцепных ВЛ 330 кВ.

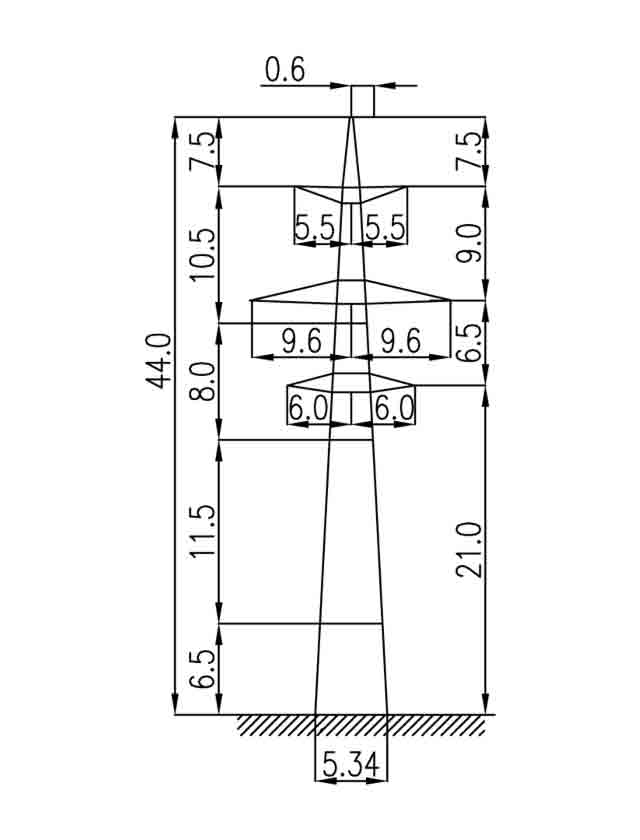

Высота опоры — 44 м, высота траверсы — 21 м. Ширина прямоугольного основания — 5,34×4,03 м — промежуточное значение между крайними версиями ряда. Масса металлоконструкции без горячего цинкования — 9 542 кг, с цинкованием — 9 912 кг. Конструкция вплотную подходит к 10-тонному порогу в оцинкованном исполнении, что определяет требования к грузоподъёмности монтажного крана.

Две цепи с расщеплёнными проводами 2×АС 240/32 или 2×АС 400/51 подвешены на поддерживающих гирляндах. Грозозащитный трос С70 (ТК-11) размещается на вершине ствола и защищает обе цепи. Промежуточный тип предусматривает восприятие только вертикальных весовых и горизонтальных ветровых нагрузок без тяжения в нормальном режиме.

Двухцепное исполнение при высоте 44 м обеспечивает размещение двух независимых энергетических коридоров в одной полосе отвода. По сравнению с двумя параллельными одноцепными ВЛ 330 кВ количество опор и суммарная ширина землеотвода сокращаются вдвое, что имеет принципиальное значение при освоении стеснённых территорий.

Типовой проект 3.407.2-156 (13026тм-т2). Горячее цинкование всех элементов, болтовая сборка. Опора совместима с анкерно-угловыми конструкциями серии 3П330 по подвесной арматуре и типоразмерам изоляторных гирлянд. Унификация деталей и крепёжных элементов внутри ряда 3П330-2 упрощает логистику поставок и снижает количество типов складских запасных частей в процессе эксплуатации ВЛ. Конструкция соответствует требованиям ПУЭ к промежуточным опорам ВЛ 330 кВ по механической прочности и нормативным изоляционным расстояниям.
