Опора 3П330-2Т

Двухцепная промежуточная опора ЛЭП 3П330-2Т — тяжёлая конструкция класса 330 кВ с тросостойкой для улучшенной молниезащиты. При двухцепном расположении проводов горизонтальный разнос фаз двух цепей по обе стороны ствола затрудняет защиту крайних проводов от прямых ударов молнии. Тросостойка поднимает трос над верхней фазой и обеспечивает нормативный угол защиты для всех фаз обеих цепей одновременно.

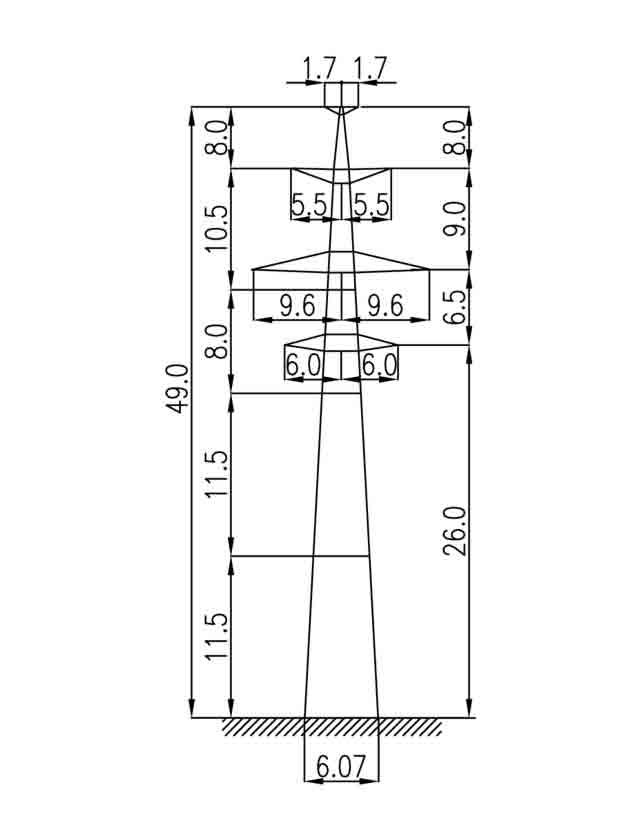

Общая высота — 49,5 м, что на 0,5 м превышает базовую версию 3П330-2. Высота траверсы — 26 м, ширина прямоугольного основания — 6,07×4,40 м. Масса металлоконструкции — 10 939 кг без горячего цинкования и 11 360 кг с цинкованием. Суммарная масса свыше 11 т относит конструкцию к тяжёлым: монтаж требует применения крана соответствующей грузоподъёмности или специализированной монтажной техники.

Грозозащитный трос С70 (ТК-11) размещается на тросостойке и обеспечивает молниезащиту обеих цепей. Расщеплённые провода 2×АС 240/32 или 2×АС 400/51 в каждой фазе подвешены на поддерживающих гирляндах. В нормальном режиме тяжение на промежуточную опору не передаётся.

Опора 3П330-2Т применяется на открытых участках трассы с высокой плотностью ударов молнии, а также там, где нормативные документы предписывают нулевой или отрицательный угол защиты. Выбор между версией с тросостойкой и без неё определяется расчётом ожидаемого числа грозовых отключений по картам молниеопасности.

Типовой проект 3.407.2-156 (13026тм-т2). Стальная решётчатая конструкция с горячим цинкованием всех элементов и болтовой сборкой. Входит в единый конструктивный ряд серии 3П330-2, совместима с анкерно-угловыми опорами по типоразмерам изоляторов и подвесной арматуры. Унификация деталей внутри ряда 3П330-2Т и совместимость с анкерными опорами серии упрощают проектирование и строительство длинных двухцепных ВЛ 330 кВ с тросостойкой. Конструкция соответствует требованиям ПУЭ и СО 153 к промежуточным опорам ВЛ 330 кВ.
