Опора 3П330-1

Промежуточная одноцепная опора ЛЭП 3П330-1 класса напряжения 330 кВ предназначена для прямолинейных участков воздушных линий с расщеплёнными проводами. Расщепление на две нити в каждой фазе — 2×АС 240/32 или 2×АС 400/51 — снижает поверхностную напряжённость электрического поля на поверхности провода, уменьшает потери на корону и уровень радиопомех, что является обязательным требованием для сверхвысоковольтных линий 330 кВ.

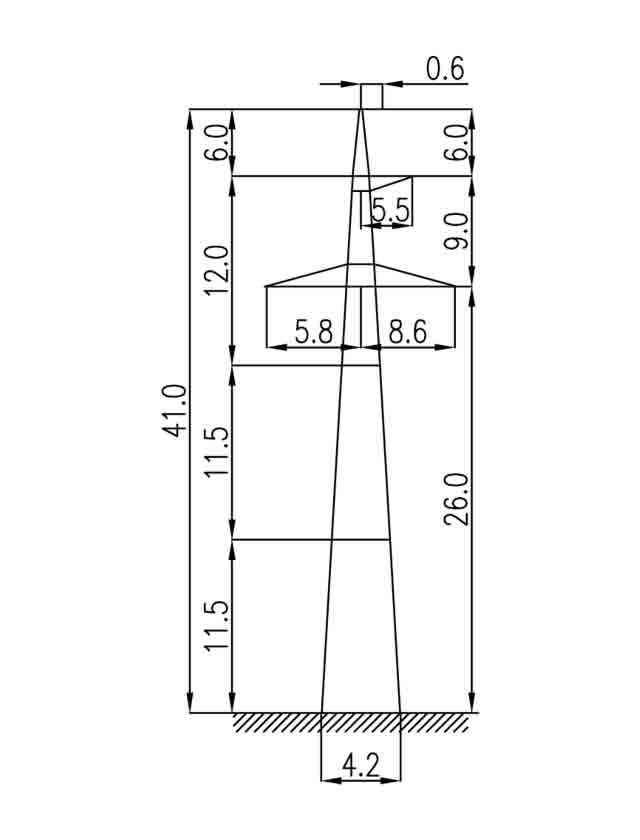

Общая высота конструкции составляет 41 м при высоте траверсы 26 м. Ширина основания — 4,2 м. Относительно узкий и высокий ствол характерен для одноцепных промежуточных опор: отсутствие тяжения проводов в нормальном режиме позволяет оптимизировать конструкцию под доминирующие ветровые и весовые нагрузки. Масса металлоконструкции — 6 247 кг без цинкования и 6 491 кг с горячим цинкованием.

Грозозащитный трос С70 (ТК-11) крепится на вершине опоры. Для одноцепной линии 330 кВ один трос обеспечивает нормативный угол молниезащиты всех трёх фаз при вертикальном расположении траверс. Провода подвешиваются на поддерживающих гирляндах изоляторов; тяжение на промежуточную опору в нормальном режиме не действует, что существенно снижает требования к фундаменту.

Как промежуточная опора серии 3П330, данная конструкция рассчитана на стандартные климатические нагрузки в соответствии с требованиями СО 153 и ПУЭ. Применяется в составе анкерных секций длиной, определяемой расчётом прочности при аварийных нагрузках на случай обрыва провода.

Типовой проект 3.407.2-156 (13026тм-т2). Все стальные элементы проходят горячее цинкование, обеспечивающее многолетнюю коррозионную стойкость в условиях атмосферного воздействия. Болтовая сборка из транспортных марок заводского изготовления. Применяется в составе магистральных ВЛ 330 кВ энергосистем. Правильный выбор между версиями высотного ряда 3П330-1 обеспечивает оптимальное соотношение металлоёмкости и нормативного габарита проводов при проектировании ВЛ с переменным рельефом. Конструкция соответствует требованиям действующих нормативных документов к промежуточным опорам ВЛ 330 кВ.
