Опора 3П330-1Т-5.7

Промежуточная по высоте версия одноцепной опоры с тросостойкой для ВЛ 330 кВ — 3П330-1Т-5.7 — с уменьшением строительной высоты на 5,7 м по сравнению с базовой 3П330-1Т. Опора занимает среднюю позицию в высотном ряду серии и применяется там, где полная высота 43 м избыточна по габариту, а компактная «-11.5» недостаточна. Совместно эти три версии перекрывают весь диапазон строительных высот, необходимых для укладки трассы ВЛ 330 кВ по реальному рельефу.

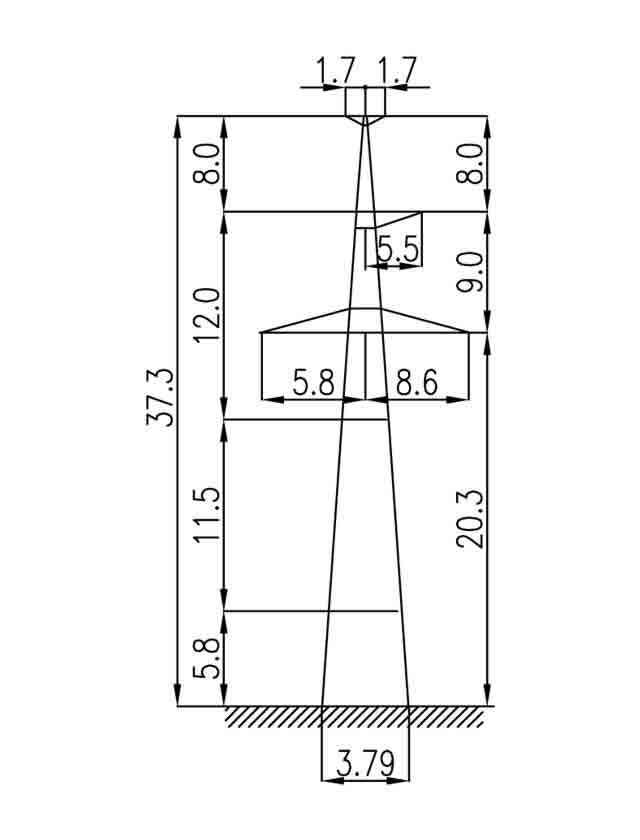

Высота опоры — 37,3 м, высота траверсы — 20,3 м, ширина основания — 3,79 м. Масса металлоконструкции без горячего цинкования — 5 591 кг, с цинкованием — 5 809 кг. По сравнению с базовой 3П330-1Т (6 750 кг) экономия составляет около 940 кг на каждую опору, что при длинных трассах даёт значительный суммарный результат.

Тросостойка обеспечивает нормативный угол молниезащиты для одной цепи с расщеплёнными проводами 2×АС 240/32 или 2×АС 400/51, прикреплёнными на поддерживающих гирляндах. Грозозащитный трос С70 (ТК-11) крепится на тросостойке. В нормальном режиме тяжение проводов на промежуточную опору не передаётся: вдоль оси линии нагрузку воспринимают анкерные конструкции.

Промежуточный тип обусловливает расчёт опоры на ветровые и весовые нагрузки от пролётов с учётом гололёдных отложений; аварийные нагрузки при обрыве провода нормируются ПУЭ отдельно. Применяется в районах с высокой грозовой активностью, где тросостойка является стандартным решением для защиты линий класса 330 кВ.

Типовой проект 3.407.2-156 (13026тм-т2). Стальная решётчатая конструкция с горячим цинкованием, болтовая сборка. Унифицирована с другими опорами ряда 3П330-1Т по подвесной арматуре, изоляторам и крепёжным элементам. Выбор промежуточной высотной модификации позволяет обеспечить нормативный габарит провода при минимальном расходе металла на участках со средним уклоном рельефа. Конструкция соответствует требованиям ПУЭ к промежуточным опорам ВЛ 330 кВ.
