Опора 3П330-1Т

Тросостойка в конструкции опоры 3П330-1Т поднимает точку крепления грозозащитного троса выше основной траверсы, увеличивая угол молниезащиты для одноцепной линии 330 кВ с расщеплёнными проводами. Чем выше расположен трос относительно крайней верхней фазы, тем меньше угол защиты и тем надёжнее защита линии от прямых ударов молнии. Для линий 330 кВ с высокой стоимостью единицы недоотпущенной электроэнергии это решение экономически оправдано.

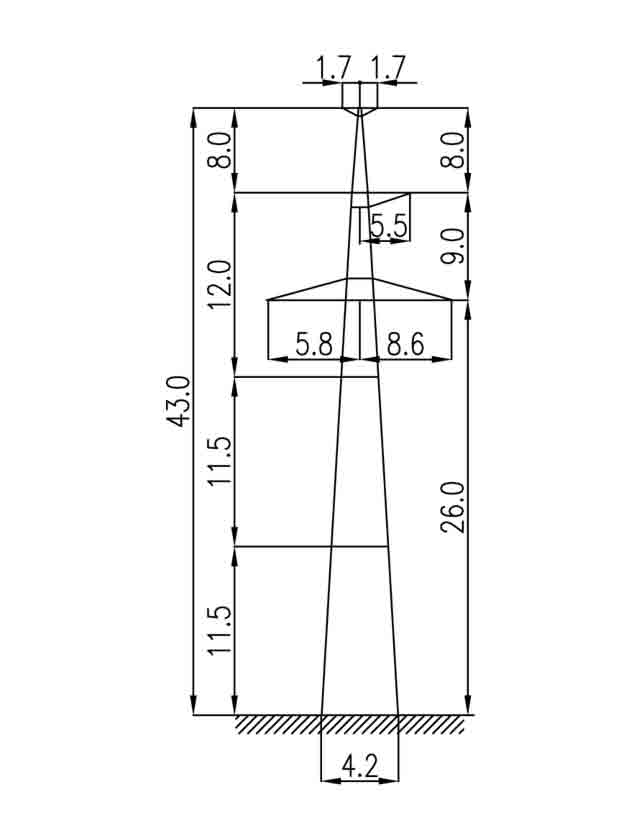

Общая высота конструкции — 43 м, что на 2 м превышает базовую версию 3П330-1. Высота траверсы — 26 м, ширина основания — 4,2 м. Масса металлоконструкции — 6 497 кг без горячего цинкования и 6 750 кг в оцинкованном исполнении. Дополнительные 2 м высоты и элементы тросостойки обеспечивают прирост массы около 259 кг по сравнению с базовой версией.

Грозозащитный трос С70 (ТК-11) крепится на тросостойке. Расщеплённые провода 2×АС 240/32 или 2×АС 400/51 в каждой фазе подвешены на поддерживающих гирляндах изоляторов; тяжение на промежуточную опору в нормальном режиме не действует. Ветровая нагрузка на расщеплённый провод выше, чем на одиночный аналогичного суммарного сечения, что учитывается в расчёте опоры.

Конструкция применяется в районах с высокой грозовой активностью, а также в зонах, где нормативные требования ПУЭ или проектные условия предписывают нулевой или отрицательный угол молниезащиты. Замена 3П330-1 на 3П330-1Т на конкретных участках трассы определяется картой грозовой деятельности и расчётом ожидаемого числа отключений.

Типовой проект 3.407.2-156 (13026тм-т2). Стальная конструкция с горячим цинкованием и болтовой сборкой. Опора полностью совместима с анкерно-угловыми опорами серии 3П330 по арматуре подвеса и типоразмерам изоляторных гирлянд. Оцинкованная стальная конструкция не требует периодического окрашивания и обеспечивает нормативный срок службы в жёстких климатических условиях. Опора соответствует требованиям ПУЭ и СО 153 к промежуточным опорам ВЛ 330 кВ по механической прочности и молниезащите.
