Опора 3П330-1Т-11.5

Опора 3П330-1Т-11.5 объединяет два конструктивных решения: тросостойку для улучшенной молниезащиты и уменьшенную строительную высоту для экономии металла на участках с благоприятным профилем трассы. Это одноцепная промежуточная конструкция для воздушных линий 330 кВ, предназначенная для прямолинейных участков с компактными требованиями к строительной высоте при одновременной необходимости улучшенного угла молниезащиты.

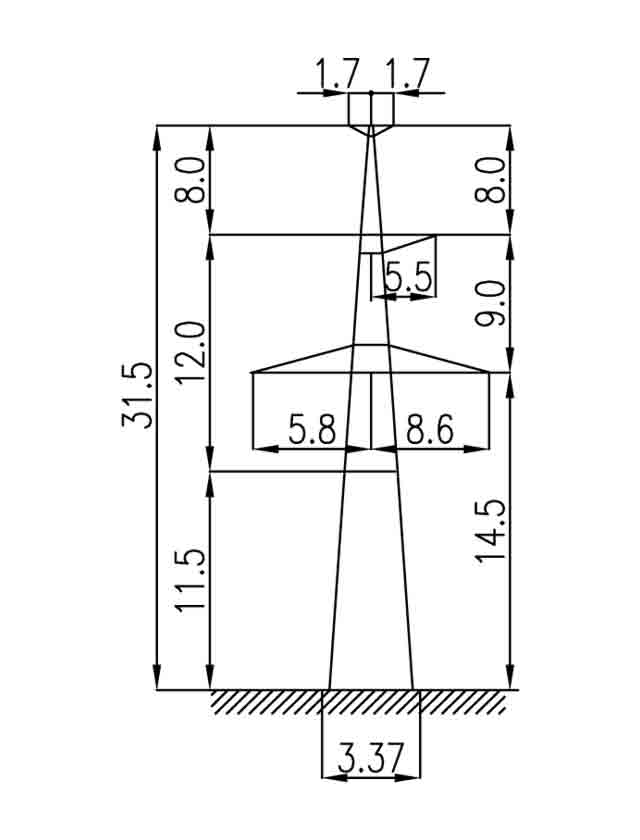

Высота опоры составляет 31,5 м при высоте траверсы 14,5 м. Ширина основания — 3,37 м, соответствующая минимальному значению в ряду 3П330-1Т. Масса металлоконструкции — 4 841 кг без горячего цинкования и 5 030 кг с цинкованием. Компактные габариты при наличии тросостойки делают конструкцию технологичной в транспортировке и упрощают монтаж в условиях ограниченного подъезда.

Тросостойка размещает грозозащитный трос С70 (ТК-11) выше верхней фазы с обеспечением нормативного защитного угла. Расщеплённые провода 2×АС 240/32 или 2×АС 400/51 в каждой из трёх фаз подвешены на поддерживающих гирляндах. Промежуточный тип опоры исключает передачу тяжения проводов на конструкцию в нормальном режиме — нагрузки ограничены ветровым давлением и вертикальным весом пролётов.

По сравнению с базовой 3П330-1Т (43 м, 6 750 кг) экономия металла составляет около 1 720 кг на каждую опору. Это принципиально при строительстве протяжённых ВЛ 330 кВ, где суммарная экономия по трассе измеряется сотнями тонн. Конструктивная унификация с другими опорами ряда 3П330-1Т сокращает номенклатуру применяемых деталей.

Типовой проект 3.407.2-156 (13026тм-т2). Горячее цинкование всех элементов и болтовая сборка обеспечивают долгосрочную эксплуатацию без специального обслуживания. Применяется в условиях умеренного и сложного рельефа при строительстве магистральных ВЛ 330 кВ. Выбор между тросостойкой и стандартным исполнением для каждого пролёта определяется расчётом ожидаемой интенсивности грозовых отключений на конкретном участке трассы. Конструкция соответствует требованиям ПУЭ к промежуточным опорам ВЛ 330 кВ по механической прочности и нормативным изоляционным расстояниям.
