Промежуточная стальная опора ВЛ 330 кВ, марка 2П330-5Т-8.0. Высота 32,5 м, масса 5900 кг.
Типовой проект и рабочие чертежи: 3.407.2-165 (13095тм-т1)
Для участков одноцепных ВЛ 330 кВ, где профиль трассы требует промежуточного по высоте решения между базовым и компактным исполнениями, применяется опора ЛЭП 2П330-5Т-8.0 с общей высотой 32,5 м. Она занимает среднее место в высотном ряду серии — ниже базовой 2П330-5Т (40,5 м) и выше укороченной 2П330-5Т-12.0 (28,5 м).
Ось траверсы расположена на высоте 19 м. Это обеспечивает нормативный габарит до земли при расчётных стрелах провеса для марок 2ХАС240/32 и 2ХАС400/51 — сдвоенных сталеалюминиевых проводов расщеплённой фазы, применяемых на мощных транзитных линиях 330 кВ. Грозозащитный трос С70 (ТК-11) монтируется на вершине стойки.
Как и все модификации серии, опора 2П330-5Т-8.0 является промежуточной: воспринимает поперечные ветровые и вертикальные гравитационные нагрузки от проводов и троса, не рассчитываясь на продольное тяжение. Анкерно-угловые опоры устанавливаются через расчётные пролёты для удержания тяжения и изменения направления трассы.
Металлоёмкость конструкции — 5709 кг без цинкового покрытия и 5900 кг в оцинкованном исполнении. Пропорциональное убывание массы при снижении высоты серии (6483→5709→5224 кг) подтверждает рациональность конструктивных решений. Горячее цинкование исключает необходимость антикоррозионного обслуживания на весь нормативный срок службы ВЛ.
Типовой проект 3.407.2-165 (13095тм-т1) объединяет все типоразмеры серии в рамках единых технических условий. Это обеспечивает взаимозаменяемость крепёжной арматуры и унифицирует требования к монтажным бригадам при работе на трассах со смешанными высотами опор. Модификация 2П330-5Т-8.0 позволяет точно выдерживать нормативные высоты подвеса на участках с умеренно переменным рельефом без применения нестандартных решений.
Сочетание умеренной высоты, стандартного набора проводов и унифицированной арматуры делает модификацию 2П330-5Т-8.0 удобным инструментом для выравнивания высотных отметок подвеса при трассировании ВЛ 330 кВ. Применение горячего цинкования снимает вопрос периодической антикоррозионной защиты на весь расчётный срок эксплуатации линии.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора 2П330-5Т-8.0 — промежуточная, одноцепная, для воздушных линий электропередачи 330 кВ.

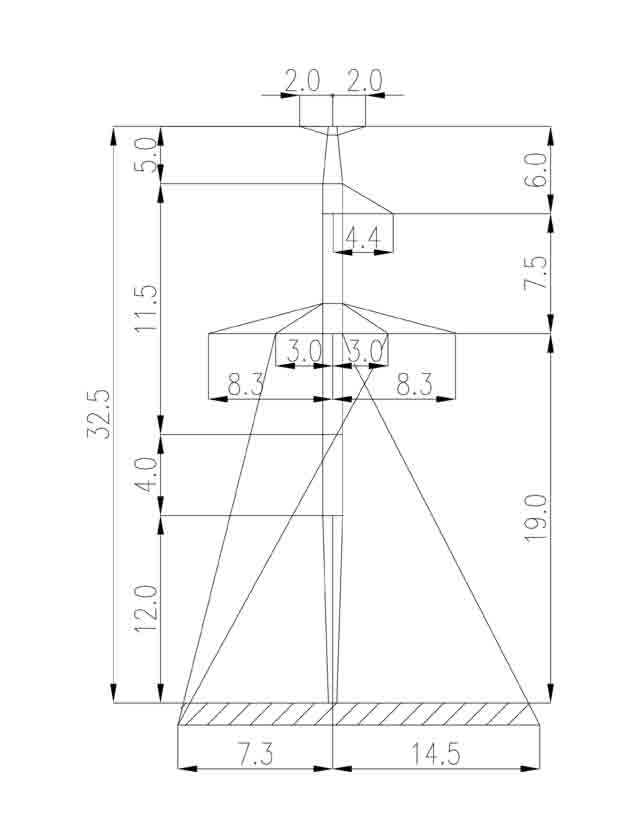

Полная высота — 32,5 м, отметка нижней траверсы — 19 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 5709 кг без покрытия и 5900 кг с горячим цинкованием. На цинковый слой приходится 191 кг.
Опора 2П330-5Т-8.0 выполняется по рабочим чертежам 3.407.2-165 (13095тм-т1). Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — 2ХАС240/32, 2ХАС400/51. Грозозащитные тросы — С70 (ТК-11).
