Опора 2П330-5-12.0

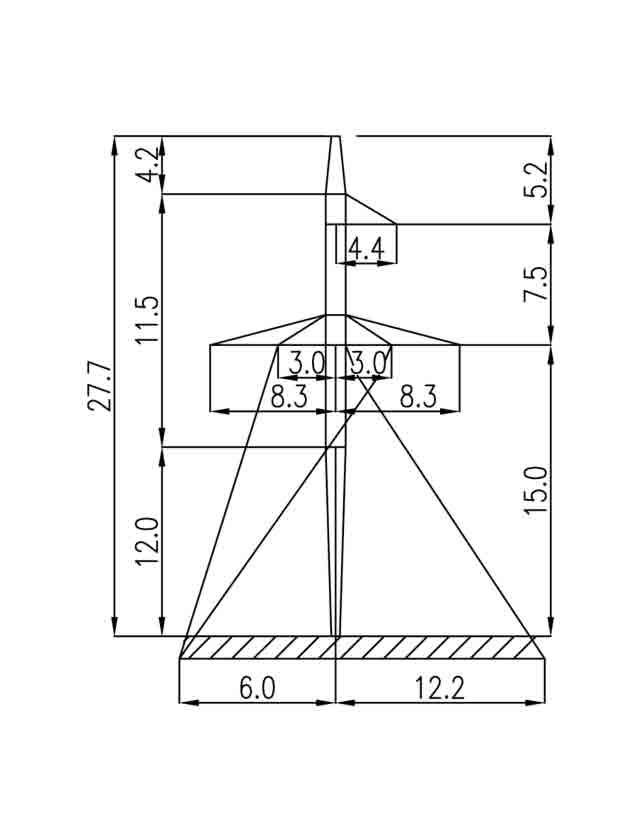

Наименьшая по высоте в линейке типового проекта 3.407.2-165 (13095тм-т1), опора 2П330-5-12.0 имеет общую высоту 27,7 м при уровне траверс 15 м. Суффикс «-12.0» соответствует укорочению стойки на 12 м относительно базового варианта 2П330-5 (39,7 м). Решение применяется на участках с наибольшим возвышением рельефа над средним уровнем трассы одноцепной ВЛ 330 кВ, где полноразмерная опора была бы избыточна.

Компактная высота снижает ветровую нагрузку на конструкцию и упрощает транспортировку элементов к месту установки — что актуально в труднодоступных горных и таёжных районах. Уменьшенная парусная площадь снижает изгибающий момент у основания опоры и требования к размеру и армированию фундамента, что ведёт к сокращению расхода бетона и арматуры при строительстве.

На траверсах при отметке 15 м подвешиваются расщеплённые провода 2×АС-240/32 и 2×АС-400/51 и грозозащитный трос С70 (ТК-11). Несмотря на укороченную стойку, электрические характеристики подвески проводов полностью соответствуют требованиям для класса 330 кВ: нормируемые воздушные зазоры обеспечены в соответствии с чертежами КМД типового проекта.

Опора выполняет промежуточную функцию: воспринимает вертикальные нагрузки от провода, троса и гололёда и поперечные ветровые нагрузки. Тяжение проводов в нормальном режиме не передаётся — это характерно для всех промежуточных опор.

Масса металлоконструкции по чертежу КМ без цинкования — 4 933 кг, с горячим цинкованием — 5 098 кг. По сравнению с базовым вариантом 2П330-5 (6 398 кг) экономия металла около 1 300 кг. Горячее цинкование обеспечивает долгосрочную коррозионную защиту. Поставляется комплектом маркированных отправочных марок с монтажными болтами.

Опора 2П330-5-12.0 рекомендуется на участках трассы с подъёмом рельефа более 8–10 м над средним уровнем, когда применение базового варианта 2П330-5 или среднего исполнения 2П330-5-8.0 приводит к нерациональному запасу по габариту.
