Опора 2П330-5

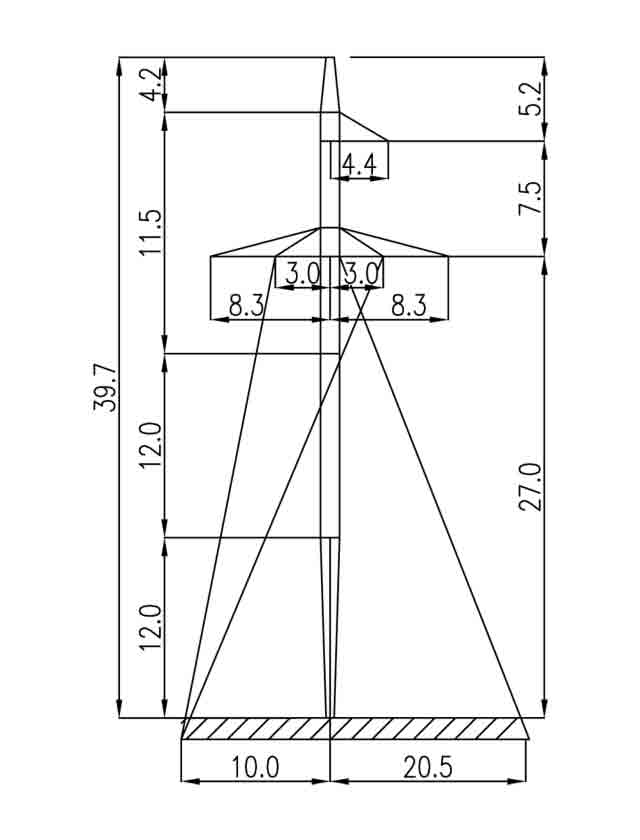

Одноцепная промежуточная опора 2П330-5 разработана по типовому проекту 3.407.2-165 (13095тм-т1) и предназначена для прямолинейных участков ВЛ 330 кВ. При высоте 39,7 м и отметке траверсы 27 м это базовое исполнение данного типового проекта с наибольшим пролётным габаритом. Отсутствие суффикса «Т» означает применение в базовых климатических районах по ветру и гололёду.

На траверсах подвешиваются провода в расщеплённой фазе: 2×АС-240/32 или 2×АС-400/51. Расщепление на два провода в фазе снижает напряжённость электрического поля у поверхности проводника и уменьшает реактивную составляющую сопротивления фазы, что важно для линий напряжением 330 кВ. Грозозащитный трос С70 (ТК-11) прокладывается по вершине опоры вдоль всей трассы.

Промежуточная опора воспринимает вертикальные нагрузки от массы проводов и троса в весовых пролётах, а также горизонтальные поперечные нагрузки от скоростного напора ветра на провода, трос и ствол опоры. При нормативных гололёдных условиях учитываются дополнительные вертикальные нагрузки от льда на проводниках. Продольное тяжение передаётся исключительно на анкерно-угловые опоры.

Масса металлоконструкции по чертежу КМ без цинкования — 6 193 кг, с горячим цинкованием — 6 398 кг. Горячее цинкование является обязательным и выполняется до начала монтажных работ. Оцинкованные элементы устойчивы к атмосферной коррозии в диапазоне климатических условий, предусмотренных типовым проектом, без дополнительного окрашивания.

Опора 2П330-5 применяется совместно с исполнениями меньшей высоты — 2П330-5-8.0 и 2П330-5-12.0 — и анкерно-угловыми опорами той же серии, образуя полный комплект для строительства одноцепных линий 330 кВ. Монтаж болтовой, из маркированных марок.

В отличие от двухцепной серии 2П330-2, опора 2П330-5 размещает единственную трёхфазную цепь, что упрощает техническое обслуживание и допускает оперативное отключение линии без влияния на параллельную систему передачи электрической мощности.
