Опора 2П330-5Т

Стальная решётчатая опора ЛЭП 2П330-5Т относится к промежуточному типу и предназначена для прямолинейных участков одноцепных воздушных линий электропередачи напряжением 330 кВ. Промежуточные опоры воспринимают вертикальные нагрузки от веса проводов и гололёдных отложений, а также поперечные усилия от ветрового давления. Продольное тяжение проводов на данный тип не передаётся — его удерживают анкерно-угловые и концевые опоры расчётных анкерных секций.

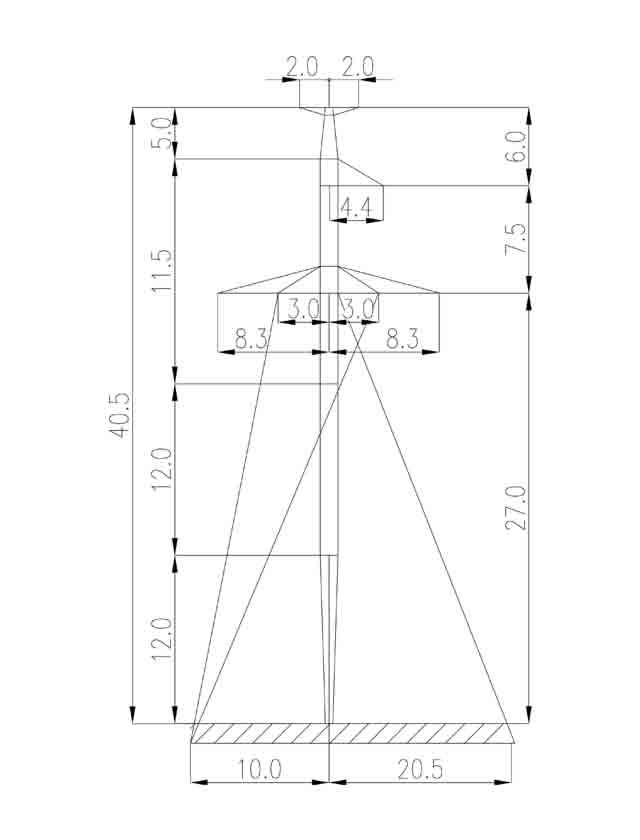

Общая высота конструкции — 40,5 м, ось траверсы вынесена на отметку 27 м от уровня земли. Высокий габарит обеспечивает нормативные воздушные зазоры от фазных проводов до земли и пересекаемых объектов при максимальных стрелах провеса. Именно этим вызвано применение столь высокого исполнения на транзитных трассах 330 кВ.

Допускаемые марки проводов — 2ХАС240/32 и 2ХАС400/51. Это сдвоенные сталеалюминиевые провода расщеплённой фазы, применяемые на мощных транзитных линиях для снижения реактивного сопротивления и поверхностного эффекта короны. Грозозащитный трос С70 (ТК-11) монтируется на вершине стойки и формирует защитную зону над фазными проводами.

Конструкция разработана по типовому проекту 3.407.2-165 (13095тм-т1). Применение типовых решений унифицирует требования к фундаментам, монтажным допускам и качеству изготовления, что ускоряет согласование при проектировании ВЛ 330 кВ. Металлоконструкция изготавливается с горячим цинкованием, исключающим необходимость дополнительного антикоррозионного покрытия на весь нормативный срок службы линии.

Масса по чертежу КМ без цинкового покрытия — 6483 кг, с нанесённым слоем горячего цинка — 6699 кг. Разница в 216 кг соответствует стандартному расходу цинка при горячем нанесении на конструкции данного весового класса. Поставка осуществляется в виде отдельных отправочных марок, перевозимых стандартным автотранспортом и монтируемых непосредственно на трассе. Опора 2П330-5Т применяется на участках, требующих повышенной высоты подвеса и монтажа сдвоенных проводов большого сечения.
