Опора 2П330-1

Конструктивно опора ЛЭП 2П330-1 представляет собой пространственную решётчатую башню из горячекатаного стального уголка, предназначенную для прямых участков одноцепных воздушных линий класса напряжения 330 кВ. Типовой проект 3.407.2-145 (12976тм-т2) определяет нагрузочные характеристики, допустимые пролёты и сочетания климатических воздействий для данного исполнения.

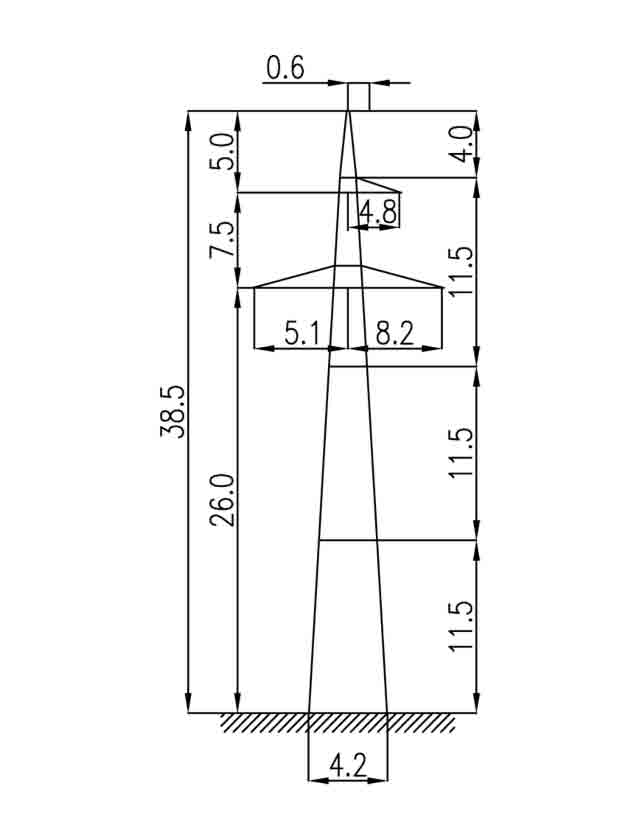

Общая высота опоры — 38,5 м, уровень траверс — 26 м. Ширина базы составляет 4,2 м, что обеспечивает необходимую устойчивость при восприятии ветровых нагрузок на конструкцию и провода. Для подвески используются провода в расщеплённой фазе — 2×АС-240/32 или 2×АС-400/51; расщепление снижает коронирование и реактивное сопротивление фазы при высоком рабочем напряжении. Грозозащитный трос С70 (ТК-11) защищает провода от прямых ударов молнии.

Промежуточная опора несёт вертикальные нагрузки от весовых пролётов проводов и троса и горизонтальные поперечные нагрузки от ветрового давления. Продольное тяжение проводов в нормальном режиме опора не воспринимает — его передают анкерные опоры, ограничивающие анкерный участок по обе стороны.

Металлоконструкция изготавливается с обязательным горячим цинкованием. Масса по чертежу КМ без цинка — 6 522 кг, в оцинкованном исполнении — 6 766 кг. Горячее цинкование обеспечивает нормативный срок защиты стали без периодического окрашивания в течение всего расчётного срока службы ВЛ. Все элементы оцинковываются на заводе до начала монтажных работ.

Опора 2П330-1 является базовой в семействе одноцепных промежуточных опор 330 кВ по типовому проекту 3.407.2-145. В зависимости от профиля трассы применяются варианты с укороченной стойкой (суффиксы -5.7 и -11.5) и с усиленными элементами серии Т. Болтовая сборка из маркированных марок — стандартный метод монтажа конструкции в полевых условиях.

Комплект поставки включает маркированные отправочные марки, монтажные болты класса прочности 8.8 и паспорт на горячее цинкование. Входной контроль качества оцинковки на строительной площадке осуществляется по ГОСТ 9.307 с замером толщины покрытия.
