Опора 2П330-5Т-12.0

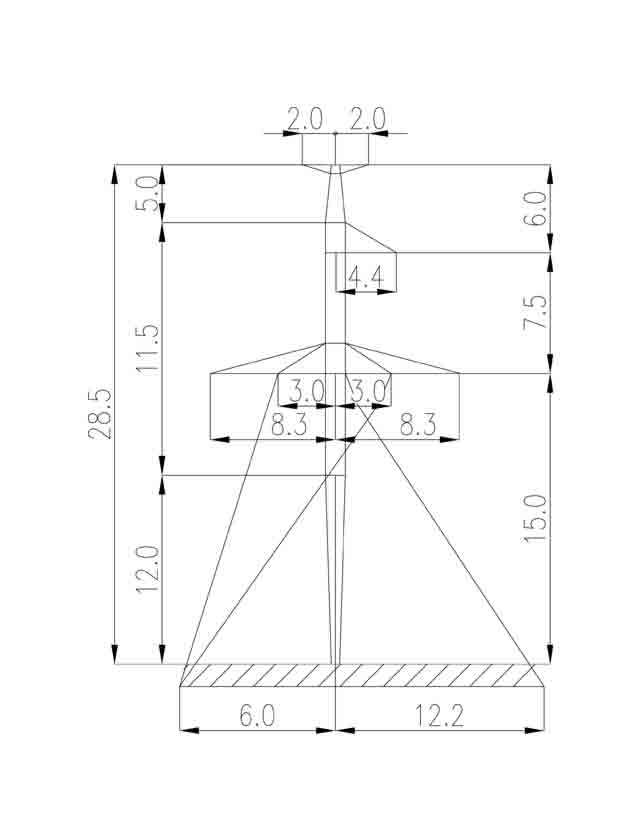

Модификация 2П330-5Т-12.0 — пониженный вариант промежуточной опоры серии для одноцепных ВЛ 330 кВ. Суффикс «-12.0» означает изменённую высотную отметку конструкции относительно базового исполнения. Общая высота составляет 28,5 м против 40,5 м у базовой опоры 2П330-5Т, уровень траверсы снижается с 27 до 15 м.

Такое исполнение применяется на участках трассы, где рельеф или особые условия фундирования допускают значительно меньшую высоту надземной части при сохранении нормативных воздушных зазоров от проводов до земли. Снижение высоты непосредственно отражается на металлоёмкости: масса без цинкового покрытия 5224 кг против 6483 кг у базовой опоры — конструкция легче примерно на 19%.

Марки проводов — 2ХАС240/32 и 2ХАС400/51 — идентичны базовому исполнению. Это принципиально важно: при совместном применении нескольких типоразмеров серии на одной трассе ВЛ 330 кВ арматура подвески и монтажная оснастка не меняются. Грозозащитный трос С70 (ТК-11) подвешивается с верхней точки стойки по стандартной схеме.

По функциональному назначению опора 2П330-5Т-12.0 является промежуточной: воспринимает вертикальные и поперечные ветровые нагрузки, не рассчитываясь на удержание продольного тяжения проводов. Анкерные функции на прямых участках линии возлагаются на специализированные опоры анкерно-угловой серии.

Типовой проект 3.407.2-165 (13095тм-т1) объединяет все модификации серии в единых технических условиях на изготовление, цинкование и монтаж. Металлоконструкция изготавливается с горячим цинкованием; масса с покрытием — 5400 кг. Использование данной модификации позволяет оптимизировать трассу 330 кВ, снизить расход металла и уменьшить нагрузки на фундаменты там, где топографические условия не требуют максимальной высоты подвеса.

На объектах с ограниченными условиями фундирования применение модификации 2П330-5Т-12.0 вместо базовой 2П330-5Т позволяет избежать увеличения объёма земляных работ и снизить расходы на устройство фундаментов. Унификация арматуры и монтажных приспособлений внутри серии ускоряет строительство при поочерёдном использовании нескольких типоразмеров.
