Опора 2П330-1-11.5

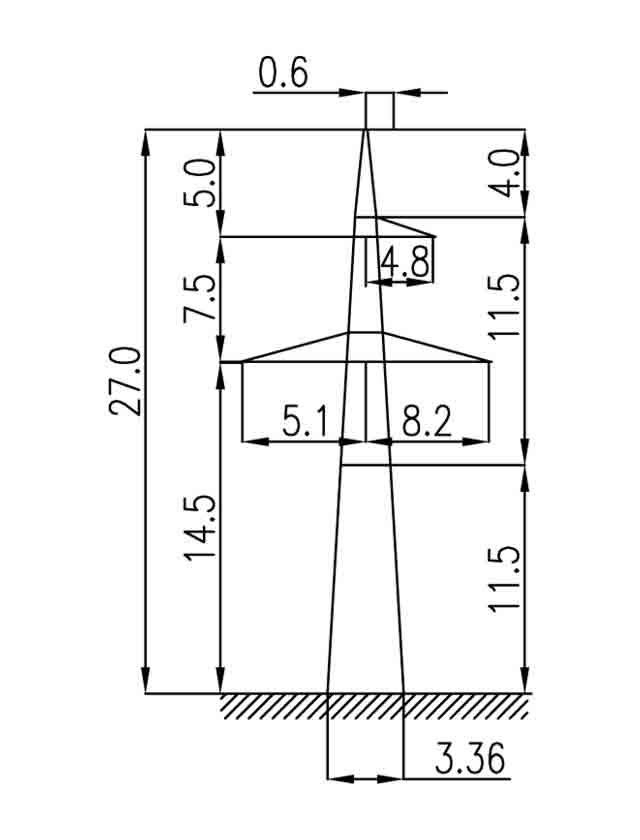

Среди опор семейства 2П330-1 исполнение 2П330-1-11.5 имеет наименьшую высоту: стойка укорочена на 11,5 м по сравнению с базовой, что даёт общую высоту конструкции 27 м при отметке траверсы 14,5 м. Область применения — участки трассы одноцепных ВЛ 330 кВ со значительным повышением рельефа, где стандартная высота опоры заведомо обеспечивает нормативный габарит над землёй с существенным запасом. Типовой проект — 3.407.2-145 (12976тм-т2).

Ширина базы у данного варианта составляет 3,36 м — минимальная в серии 2П330-1, пропорционально уменьшенная с высотой конструкции. Более узкая база снижает объём ростверка фундамента, что положительно влияет на объём земляных работ и расход бетона. Жёсткость опоры в горизонтальной плоскости при этом остаётся достаточной для восприятия ветровых нагрузок нормативных ветровых районов, предусмотренных проектом.

Опора предназначена для подвески расщеплённых проводов 2×АС-240/32 или 2×АС-400/51 и грозозащитного троса С70 (ТК-11). Конфигурация промежуточной опоры исключает передачу продольных тяговых усилий в нормальном режиме линии — она работает на вертикальные и поперечные нагрузки прямолинейного участка.

Масса металлоконструкции по чертежу КМ: без горячего цинкования — 4 759 кг, в оцинкованном исполнении — 4 937 кг. По сравнению с базовой опорой 2П330-1 (6 766 кг) экономия по массе составляет около 1 830 кг, что ощутимо при большом числе опор на высотных участках трассы.

Применение данного варианта в составе трассы позволяет оптимизировать металлоёмкость линии без изменения марок применяемых проводов и грозового троса. Горячее цинкование всех элементов обеспечивает долговременную коррозионную защиту. Сборка ведётся болтовыми соединениями из маркированных элементов по чертежам КМД.

Приведённая масса оцинкованной конструкции (4 937 кг) является ключевым параметром для расчёта транспортных рейсов и выбора монтажного крана с учётом длины стрелы и грузовысотной характеристики при монтаже секций на высоту до 27 м.
