Опора 2П330-5-8.0

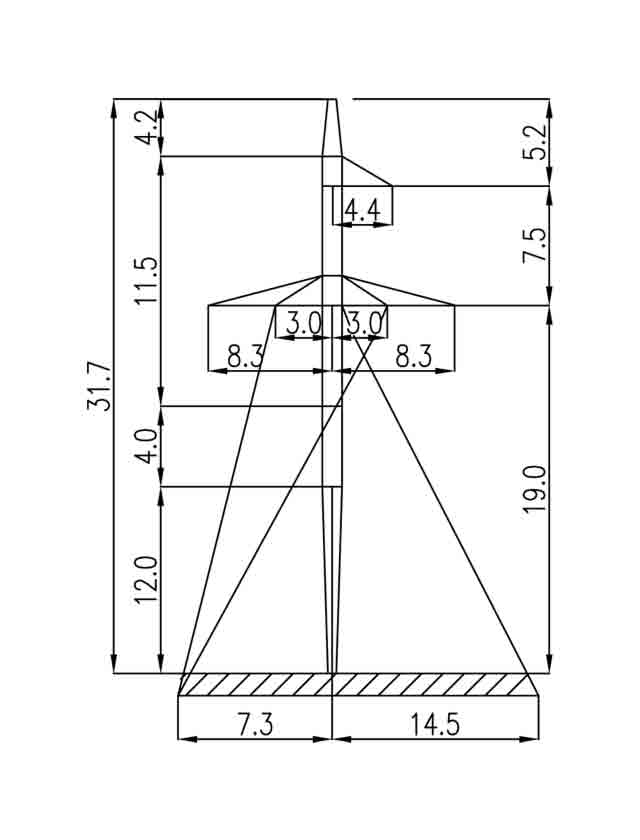

Между базовой опорой 2П330-5 (39,7 м) и наименьшим вариантом 2П330-5-12.0 (27,7 м) в типовом проекте 3.407.2-165 (13095тм-т1) предусмотрено промежуточное исполнение 2П330-5-8.0 высотой 31,7 м. Суффикс «-8.0» означает укорочение стойки на 8 м, при этом траверса располагается на отметке 19 м. Данная высота востребована на участках трассы одноцепной ВЛ 330 кВ с умеренным повышением рельефа.

Соотношение высоты 31,7 м и размеров базы обеспечивает конструктивную устойчивость без излишней металлоёмкости. Вариант гармонично вписывается в профиль трассы между высокими и сокращёнными исполнениями серии, позволяя проектировщикам выбрать оптимальную опору для каждого пикета с учётом реального профиля земли и нормативного габарита.

Провода — расщеплённые 2×АС-240/32 или 2×АС-400/51; грозозащитный трос — С70 (ТК-11). Расщепление фазного провода на два субпровода обязательно для ВЛ 330 кВ: оно снижает интенсивность короны, радиопомехи и реактивную составляющую сопротивления фазы. На промежуточной опоре провода подвешиваются на поддерживающих гирляндах; продольное тяжение в нормальном режиме на данный тип конструкций не передаётся.

Расчётные воздействия на опору: вертикальные нагрузки от весовых пролётов проводов и троса и нормативных гололёдных отложений, горизонтальные поперечные — от ветрового давления. Нормативные сочетания нагрузок определяются типовым проектом с учётом назначенных климатических районов.

Масса металлоконструкции по чертежу КМ: без цинкового покрытия — 5 420 кг, с горячим цинкованием — 5 601 кг. Монтаж болтовой, без сварки в полевых условиях. Поставка — в виде маркированных отправочных марок. Горячее цинкование гарантирует коррозионную стойкость конструкции в течение всего расчётного срока службы ВЛ без дополнительного окрашивания.

Использование трёх высотных исполнений серии 2П330-5 (базового, -8.0 и -12.0) в едином проекте позволяет точно подогнать отметку точек подвески провода к натурному профилю трассы, минимизируя стрелу провеса и требуемые длины гирлянд.
