Опора 2П330-1-5.7

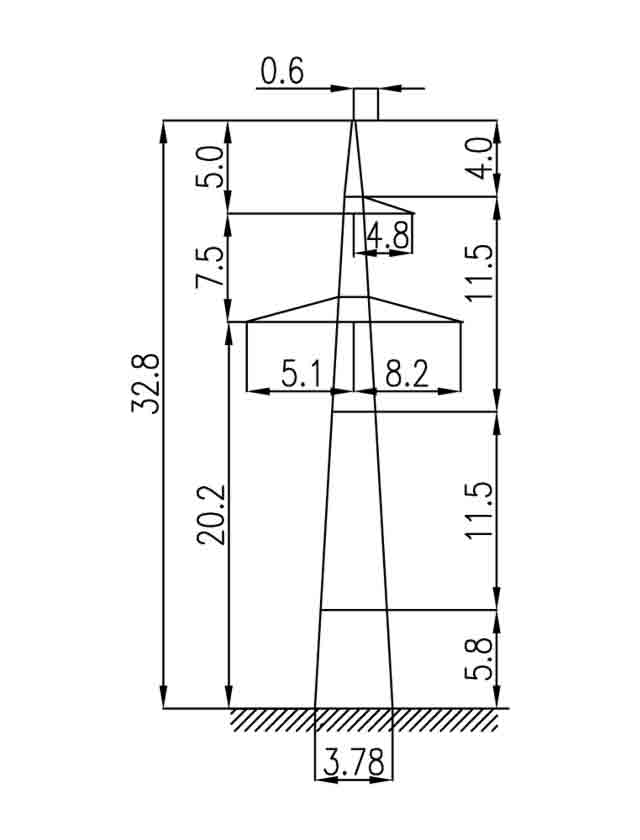

Опора 2П330-1-5.7 занимает промежуточное положение в линейке высотных вариантов серии 2П330-1 для одноцепных ВЛ 330 кВ. Высота конструкции — 32,8 м (стойка укорочена на 5,7 м против базового варианта), траверса расположена на отметке 20,3 м. Ширина базы составляет 3,78 м. Типовой проект — 3.407.2-145 (12976тм-т2).

Такое соотношение высоты и базы обеспечивает рациональную поперечную устойчивость при сравнительно небольшой металлоёмкости. Вариант применяется на участках с умеренным повышением рельефа относительно среднего профиля трассы, когда снижение отметки траверсы на 5,7 м позволяет выдержать нормативный габарит провода над всеми препятствиями вдоль пролёта.

Для подвески предусмотрены провода в расщеплённом исполнении — 2×АС-240/32 либо 2×АС-400/51 — и грозозащитный трос С70 (ТК-11). Расщепление фазы на два провода снижает напряжённость электрического поля на поверхности проводника и уменьшает потери на корону, что актуально для линий 330 кВ. Применение расщеплённой фазы также снижает реактивную составляющую импеданса линии.

Назначение опоры — промежуточное: она работает на прямолинейных участках трассы, воспринимая весовые нагрузки от провода и троса и горизонтальные поперечные нагрузки от ветра. Продольное тяжение в нормальном режиме не воспринимается. Передача тяжения при аварийных режимах обеспечивается анкерно-угловыми опорами.

Масса металлоконструкции без покрытия — 5 550 кг, с горячим цинкованием — 5 757 кг. Горячее цинкование по ГОСТ 9.307 гарантирует атмосферостойкость в умеренном и холодном климате на весь нормативный срок эксплуатации без дополнительного ухода. Конструкция поставляется в разобранном виде, монтаж выполняется болтовым методом без сварки в полевых условиях.

Высота 32,8 м при ширине базы 3,78 м соответствует соотношению высота/база ≈ 8,7, что является типичным показателем устойчивости для промежуточных опор данного класса напряжения и климатических условий, предусмотренных типовым проектом.
