Опора 1П330-1Т-5.8

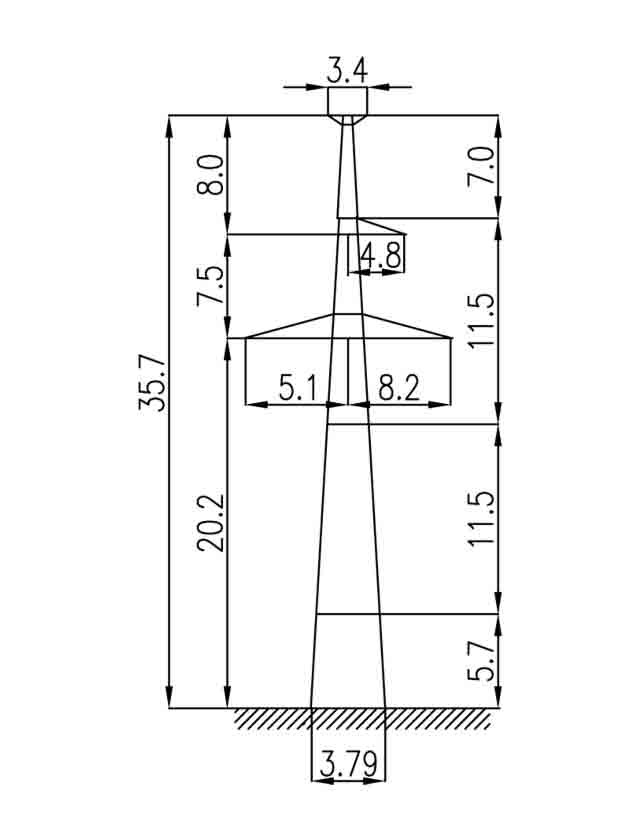

По высоте 35,7 м опора 1П330-1Т-5.8 занимает среднюю позицию в типоразмерном ряду 1П330-1Т: ниже базовой на 5,8 м и выше укороченной -11,5 модификации на 5,7 м. Такой ступенчатый ряд позволяет подобрать оптимальную высоту для любого участка трассы без разработки нестандартных проектных решений.

Одноцепная промежуточная опора ВЛ 330 кВ, типовой проект 3.407.2-145 (12976тм-т2). Тросостойка обеспечивает крепление грозозащитного троса С70 (ТК-11) выше верхней фазной траверсы с сохранением нормируемого защитного угла экранирования. Уровень траверс — 20,2 м, ширина базы — 3,79 м. На каждой из трёх фазных позиций подвешивается расщеплённый провод 2×АС240/32.

Масса металлоконструкции по КМ: 4742 кг без цинкового покрытия, 4919 кг с горячим цинкованием. Горячее цинкование выполняется погружением в расплав цинка; при этом защитный слой формируется на всех наружных и внутренних поверхностях профилей, резьбе болтов и гайках. Нормативный срок службы оцинкованной конструкции при эксплуатации на открытом воздухе — не менее 50 лет.

Опора 1П330-1Т-5.8 рассчитана только на поперечные горизонтальные (ветровые) и вертикальные (гравитационные, гололёдные) нагрузки. Продольное тяжение от натяжения проводов принимается ближайшими анкерными опорами. Тросостойка нагружается весом троса и горизонтальной ветровой составляющей — расчётные значения этих нагрузок включены в типовой проект.

Область применения — одноцепные ВЛ 330 кВ на участках, где рельеф или условия пересечения с объектами требуют промежуточной высоты. Конструкция совместима с типовыми фундаментными решениями серии 3.407.2-145 и поставляется с полным комплектом КМ.
