Опора 1П330-3-12.0

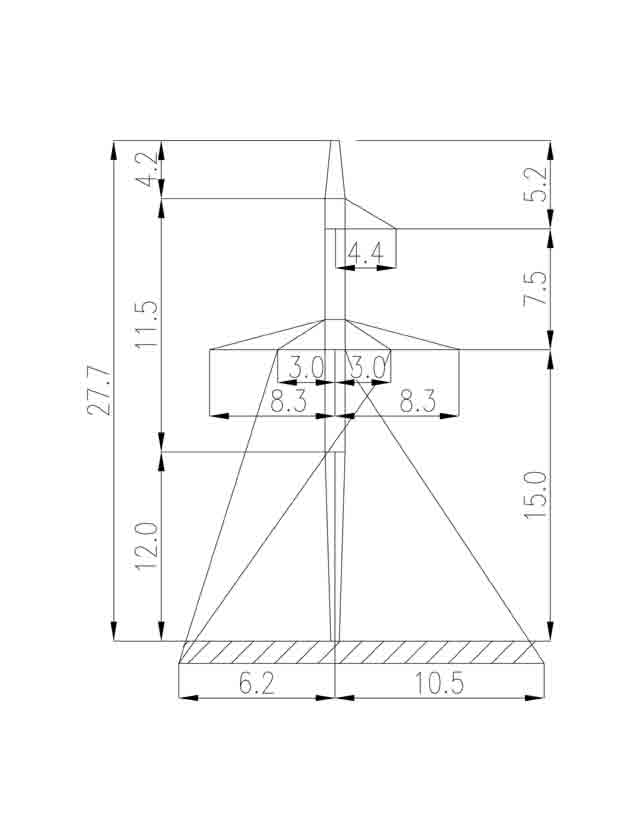

С общей высотой 27,7 м опора 1П330-3-12.0 — наиболее низкая в стандартном ряду серии 1П330-3. Суффикс «-12,0» означает исключение двенадцатиметровой секции из состава ствола. Уровень траверс составляет 15 м. Такая конфигурация востребована на участках трассы со значительным подъёмом рельефа, где применение базовой или надставочной версии приводило бы к избыточному вертикальному габариту и нерациональному расходу металла.

Промежуточная одноцепная опора ВЛ 330 кВ по типовому проекту 3.407.2-165 (13095тм-т1). Конструкция рассчитана на марки расщеплённых проводов 2×АС240/32 или 2×АС400/51 — оба варианта предусмотрены проектом. Грозозащита осуществляется тросом С70 (ТК-11), подвешиваемым в верхней части опоры.

Масса конструкции по КМ: 4547 кг без цинкового покрытия, 4700 кг с горячим цинкованием. Это минимальная металлоёмкость в ряду 1П330-3. Сниженная масса элементов упрощает их транспортировку в районы с труднодоступным рельефом и позволяет применять менее мощную монтажную технику при подъёме секций.

Вертикальный габарит до земли при высоте 27,7 м обеспечивается за счёт правильного подбора пролётов: более короткие пролёты снижают провес проводника и выполняют нормативный габарит, что учитывается при профилировании трассы. Промежуточный тип опоры подразумевает отсутствие восприятия продольного тяжения проводов.

Для ВЛ 330 кВ стандартно применяется горячецинкованное исполнение: лакокрасочные покрытия при масштабе таких конструкций менее практичны с точки зрения долгосрочного обслуживания. Конструкция поставляется в виде маркированных элементов по чертежам КМ типового проекта 3.407.2-165.
