Опора 1П330-3

Типовой проект 3.407.2-165 (13095тм-т1), по которому выполнена опора 1П330-3, рассчитан на подвеску проводов двух марок: 2×АС240/32 или 2×АС400/51. Это делает конструкцию универсальной для одноцепных ВЛ 330 кВ с различным уровнем пропускной способности: марка провода выбирается на стадии проектирования линии исходя из передаваемой мощности, без разработки индивидуальных опорных решений.

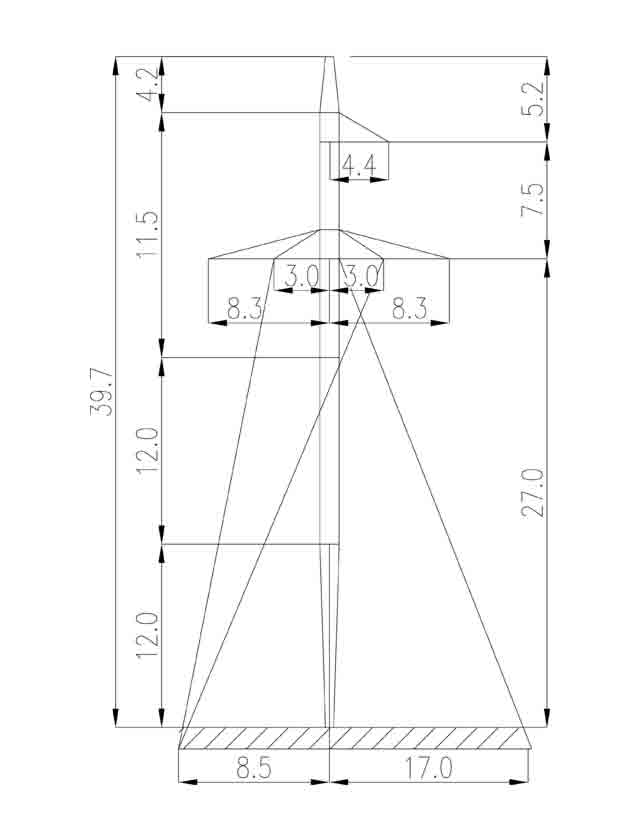

Опора промежуточная, одноцепная, предназначена для прямолинейных участков ВЛ 330 кВ без угловых поворотов трассы. Общая высота — 39,7 м, уровень траверс — 27 м. Грозозащитный трос С70 (ТК-11) закрепляется в верхней части опоры. Применение расщеплённых проводов обусловлено электрическими характеристиками ВЛ 330 кВ: расщепление снижает поверхностную плотность тока и напряжённость электрического поля, уменьшая коронные потери и уровень радиопомех.

Масса металлоконструкции по чертежу КМ: 5525 кг без цинкового покрытия, 5709 кг с горячим цинкованием. Горячецинкованное исполнение стандартно для ВЛ 330 кВ — длительная эксплуатация в различных климатических условиях требует надёжной антикоррозионной защиты, которую обеспечивает метод горячего погружения.

Как промежуточная опора, 1П330-3 воспринимает только поперечные ветровые и вертикальные нагрузки. Она не предназначена для работы на углах поворота трассы, где необходима анкерно-угловая опора. В рамках типового проекта 3.407.2-165 разработан полный ряд модификаций по высоте — базовая, с надставкой (+4,0) и с занижениями (-8,0 и -12,0), — что обеспечивает гибкость при профилировании трассы ВЛ. Монтаж выполняется поэлементно на типовых фундаментах с применением подъёмных механизмов.
