Опора 1П330-1Т-11.5

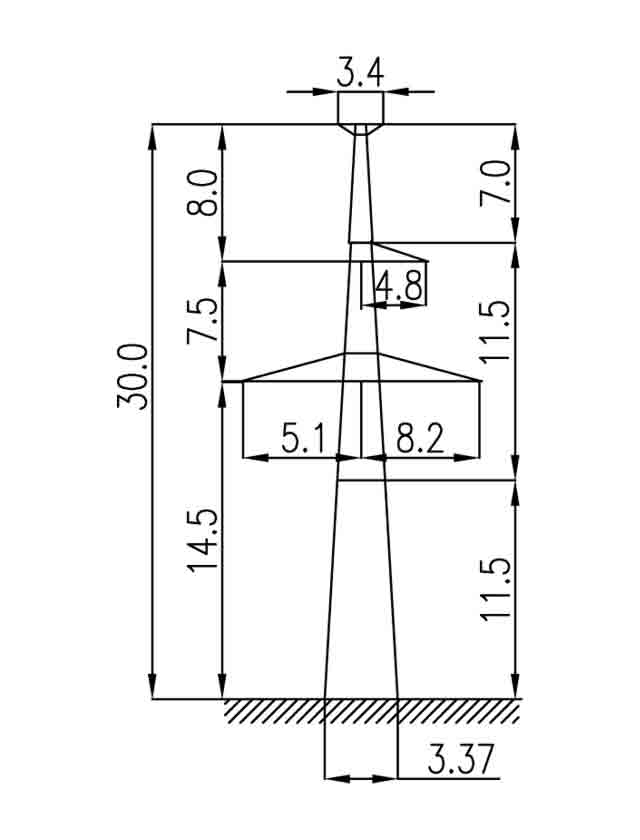

Сочетание тросостойки и укороченной секции в шифре 1П330-1Т-11.5 определяет конкретную область применения: высокий рельеф или малые пролёты при необходимости сохранить полноценную молниезащиту линии 330 кВ. Общая высота опоры составляет 30 м при уровне траверс 14,5 м — это наименьшие значения в семействе опор 1П330-1Т.

Типовой проект 3.407.2-145 (12976тм-т2). Ширина базы — 3,37 м, что соответствует рассчитанным нагрузкам при данной высоте. Расщеплённый провод 2×АС240/32 на каждой из трёх фаз — стандартная конфигурация для ВЛ 330 кВ. Трос С70 (ТК-11) крепится на тросостойке выше верхней фазной траверсы, сохраняя нормируемый угол молниезащитного экранирования даже при сниженной общей высоте.

Масса металлоконструкции по чертежу КМ: 4024 кг без покрытия, 4174 кг с горячим цинкованием. Для сравнения, базовая 1П330-1Т с тросостойкой, но без занижения весит 5694 кг — разница более 1,5 т, что существенно при доставке элементов на труднодоступные участки трасс с ограниченной проходимостью.

Промежуточный тип опоры означает, что 1П330-1Т-11.5 рассчитана только на поперечные горизонтальные и вертикальные нагрузки. Продольные усилия от тяжения проводов принимаются ближайшими анкерными опорами. Этот принцип неизменен для всех промежуточных опор ВЛ независимо от наличия тросостойки и высоты конструкции.

Горячее цинкование обеспечивает антикоррозионную защиту всей поверхности конструкции на расчётный срок службы. Фундаменты под опору 1П330-1Т-11.5 рассчитываются исходя из фактических нагрузок данной модификации, ветрового района и условий гололёдообразования на конкретной трассе.
