Опора 1П330-1-5.8

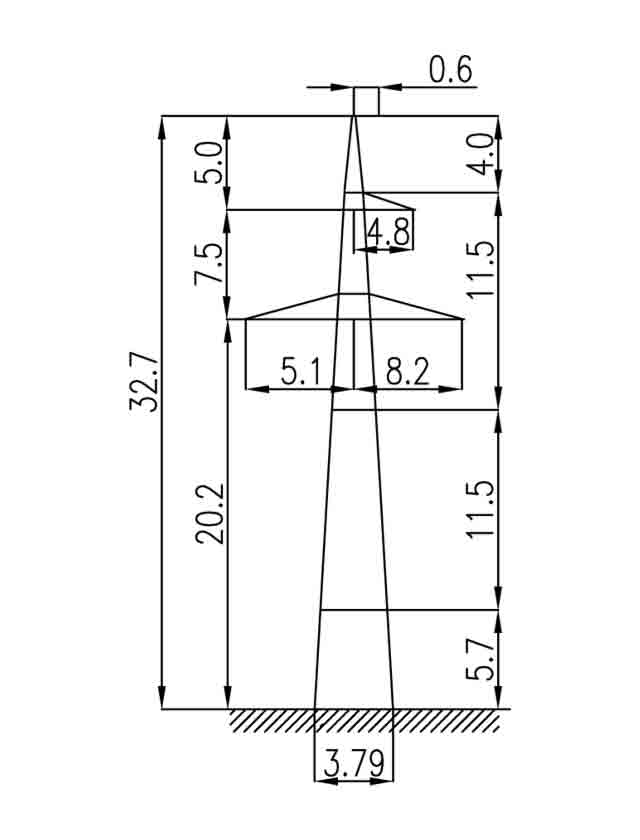

Опора 1П330-1-5.8 входит в типоразмерный ряд одноцепных промежуточных опор ВЛ 330 кВ, разработанных в рамках типового проекта 3.407.2-145 (12976тм-т2). Суффикс «-5.8» обозначает занижение на 5,8 м относительно базовой модификации за счёт применения укороченной секции ствола. Итоговые параметры: общая высота — 32,7 м, уровень траверс — 20,2 м, ширина базы — 3,79 м.

Конструкция рассчитана на подвеску расщеплённых проводов 2×АС240/32 на трёх фазных позициях. Расщепление каждой фазы на два провода — стандартное решение для ВЛ 330 кВ, снижающее коронные потери и радиопомехи. Грозозащитный трос С70 (ТК-11) размещается в верхней части опоры, обеспечивая молниезащиту линии.

Промежуточные опоры этого класса воспринимают ветровые поперечные нагрузки и вертикальные нагрузки от собственного веса проводов, тросов и гололёда. Продольная составляющая от тяжения проводов на них не действует: схема опоры без жёстких анкерных точек предусматривает передачу этих усилий на соседние анкерно-угловые конструкции в пролёте.

Масса металлоконструкции по чертежу КМ: 4460 кг без цинкового покрытия, 4626 кг с горячим цинкованием. Разница в 166 кг обусловлена нанесением защитного покрытия в соответствии с ГОСТ 9.307. Горячее цинкование закрывает все поверхности элементов, включая места болтовых соединений и труднодоступные внутренние зоны профилей, формируя единый уровень антикоррозионной защиты.

Модификация 1П330-1-5.8 востребована на трассах с умеренным рельефом, где требуется промежуточная высота между укороченной версией -11,5 и базовым вариантом. Выбор между модификациями осуществляется при профилировании трассы ВЛ исходя из расчёта нормируемых габаритов в точках максимального провеса проводов.
