Опора 1П330-1Т

Тросостойка в шифре 1П330-1Т — не просто конструктивный элемент, а признак повышенных требований к молниезащите линии. Вынесенная тросостойка закрепляет грозозащитный трос С70 (ТК-11) на отметке, превышающей уровень верхней фазной траверсы, что формирует защитный угол, достаточный для надёжного экранирования всех трёх фазных проводников. Для ВЛ 330 кВ такое решение особенно актуально в районах с высокой грозовой активностью.

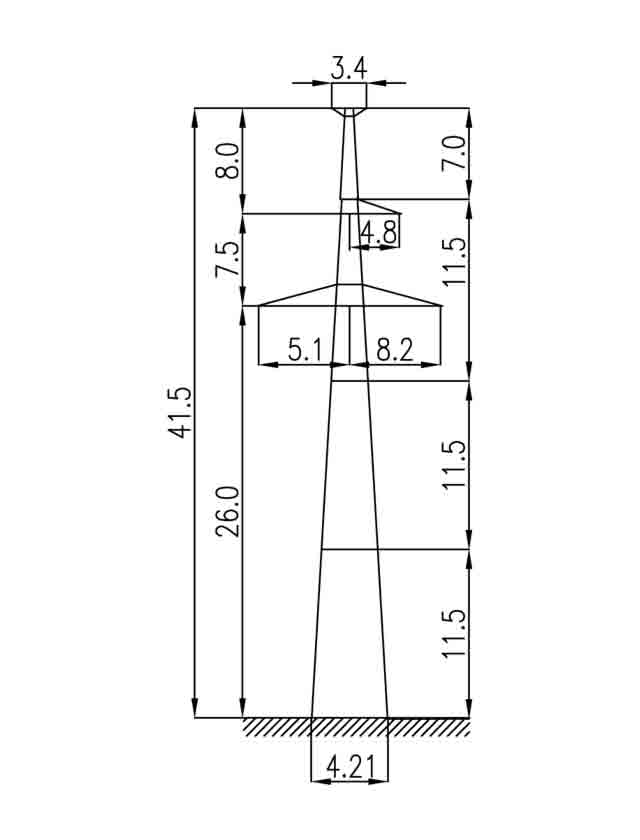

По типовому проекту 3.407.2-145 (12976тм-т2) опора является одноцепной промежуточной конструкцией для ВЛ 330 кВ. Общая высота — 41,5 м, уровень траверс — 26 м, ширина базы — 4,21 м. По сравнению с базовой 1П330-1 (без тросостойки) высота увеличена примерно на 3 м — за счёт выноса точки крепления троса над верхней траверсой.

Каждая из трёх фаз несёт расщеплённый провод 2×АС240/32. Расщепление проводов применяется на ВЛ 330 кВ для снижения поверхностной плотности тока и коронных потерь, которые при одиночном проводнике сопоставимого сечения были бы значительно выше.

Масса конструкции по КМ: 5489 кг без оцинковки, 5694 кг с горячим цинкованием. Относительно базовой 1П330-1 (5403 кг с цинком) прирост составляет около 5,4%, что соответствует добавленной массе тросостойки. Горячее цинкование применяется для долговременной защиты от атмосферной коррозии во всех климатических районах.

Опора 1П330-1Т воспринимает только нормативную ветровую поперечную и гравитационную нагрузки; тяжение проводов ею не воспринимается. Тросостойка подвергается дополнительной нагрузке от веса троса и горизонтальной составляющей при ветровом воздействии — эти усилия учтены в расчёте типового проекта. Монтаж производится поэлементно с применением монтажных механизмов.
