Опора 1П330-1-11.5

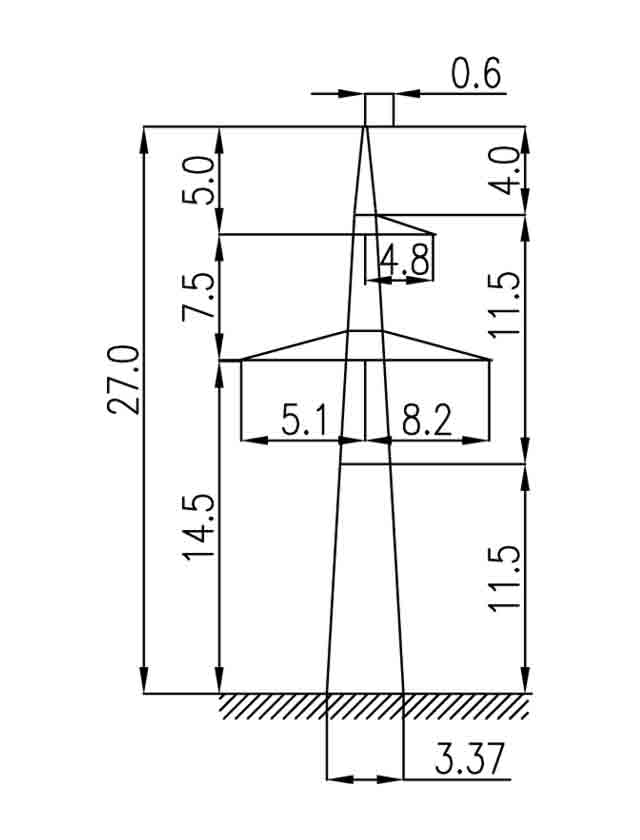

Среди модификаций серии 1П330-1 опора 1П330-1-11.5 отличается наименьшей высотой: суффикс «-11.5» означает уменьшение ствола на 11,5 м за счёт применения укороченной секции. Результирующая общая высота — 27 м, уровень траверс — 14,5 м. Такая конфигурация применяется на участках трассы с повышенным рельефом, где сокращение высоты опоры не приводит к нарушению нормативных вертикальных габаритов ВЛ 330 кВ.

Опора одноцепная, промежуточная, типовой проект 3.407.2-145 (12976тм-т2). Ширина базы составляет 3,37 м — наименьшая в данной серии, что соответствует уменьшенному расчётному опрокидывающему моменту при пониженной высоте. Каждая из трёх фаз несёт расщеплённый провод 2×АС240/32, типичный для ВЛ класса 330 кВ. Грозозащитный трос — С70 (ТК-11).

Металлоёмкость опоры минимальна для данной серии: масса без цинка — 3742 кг, с горячим цинкованием — 3882 кг. Это примерно на 28% меньше, чем у базовой модификации 1П330-1. Пониженная масса существенна при планировании монтажных работ и транспортной логистики, особенно в районах с ограниченной дорожной инфраструктурой.

Промежуточная опора 1П330-1-11.5 воспринимает поперечные ветровые и вертикальные гравитационные нагрузки. Тяжение проводов ею не воспринимается — конструктивная схема промежуточной опоры без жёстких анкерных узлов специально предусматривает передачу продольных усилий на анкерно-угловые опоры. Горячее цинкование обеспечивает надёжную антикоррозионную защиту всей поверхности, включая сварные швы и крепёжные элементы.

Опора 1П330-1-11.5 входит в стандартную номенклатуру типового проектирования и применяется в составе комплектных металлоконструкций ВЛ. Фундаменты подбираются с учётом нагрузок данной модификации, грунтовых условий и климатического района.
