Опора 1П330-3-8.0

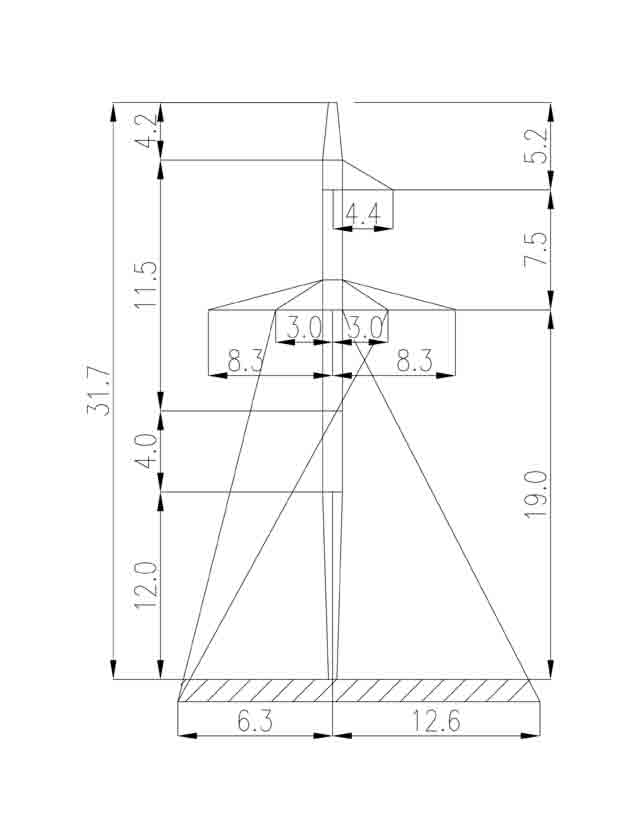

Между базовой высотой 39,7 м и минимальной 27,7 м серии 1П330-3 расположена опора 1П330-3-8.0 с высотой 31,7 м. Суффикс «-8,0» указывает на применение секции занижения на 8 м. Уровень траверс — 19 м. Данная конфигурация востребована на трассах ВЛ 330 кВ с умеренно пересечённым рельефом, где базовая высота избыточна, а минимальная занижена недостаточно.

Опора одноцепная, промежуточная, по типовому проекту 3.407.2-165 (13095тм-т1). Расщеплённые провода 2×АС240/32 или 2×АС400/51 подвешиваются на изоляторных гирляндах подвески на трёх фазных позициях. Грозозащитный трос С70 (ТК-11) размещается в верхней точке опоры. Тип гирлянд — подвесные, что соответствует промежуточной конструктивной схеме без тяжения проводов.

Масса металлоконструкции по КМ: 4938 кг без цинкового покрытия, 5103 кг с горячим цинкованием. Значение находится между минимальным в серии (4700 кг, модификация -12,0) и базовым (5709 кг), что соответствует пропорциональному расходу металла. Горячее цинкование наносится методом погружения и формирует равномерный защитный слой по всей поверхности конструкции.

С точки зрения механической схемы опора воспринимает поперечные ветровые и вертикальные гравитационные нагрузки от веса проводов, тросов и гололёда. Тяжение проводов ею не воспринимается — продольные усилия в пролёте принимаются ближайшими анкерными опорами. Данный принцип работы учитывается при проектировании гирлянд и расстановке анкерных точек.

Типовой проект 3.407.2-165 предусматривает совместимость фундаментных решений для всех модификаций серии, что сокращает номенклатуру при проектировании и упрощает снабжение материалами на объекте.
