Опора 1П330-1

Воздушные линии электропередачи 330 кВ характеризуются применением расщеплённых проводов: каждая фаза опоры 1П330-1 несёт два провода марки АС240/32 в расщеплении 2×АС240/32. Такое решение снижает поверхностную напряжённость электрического поля у провода и уменьшает коронные потери по сравнению с одиночным проводником увеличенного сечения — это стандартная практика для ВЛ 330 кВ и выше.

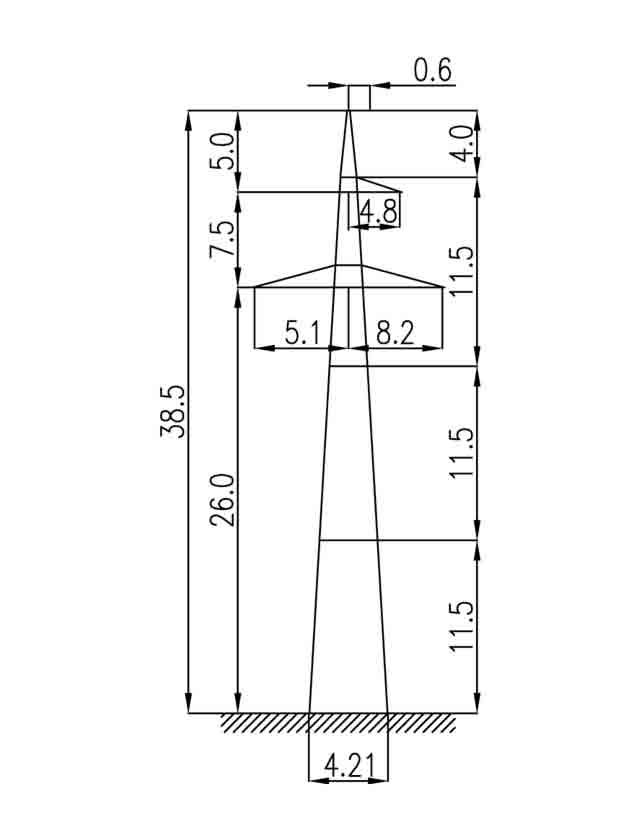

Опора выполнена по типовому проекту 3.407.2-145 (12976тм-т2) как одноцепная промежуточная конструкция. Общая высота — 38,5 м, высота траверс — 26 м, ширина базы — 4,21 м. Высокое положение нижней траверсы обусловлено требованиями ПУЭ к вертикальным габаритам до земли для класса напряжения 330 кВ.

Грозозащитный трос С70 (ТК-11) обеспечивает молниезащиту линии. Угол защитного экранирования к крайним фазным проводам соответствует нормативным требованиям для одноцепных ВЛ 330 кВ. Крепление троса предусмотрено в верхней части ствола конструкции.

Масса опоры по чертежу КМ: 5208 кг без цинкового покрытия, 5403 кг с горячим цинкованием. Антикоррозионная защита методом горячего цинкования регламентирована нормативными документами для металлоконструкций ВЛ, эксплуатируемых на открытом воздухе. Суммарная масса свыше 5 т требует применения монтажных кранов соответствующей грузоподъёмности при подъёме и установке секций.

Как промежуточная опора, 1П330-1 воспринимает вертикальную нагрузку от веса проводов, тросов и гололёда, а также поперечные горизонтальные нагрузки от ветра. Продольные усилия от тяжения проводов промежуточная опора не воспринимает — эта функция возложена на анкерно-угловые опоры. Одноцепное исполнение обеспечивает поперечный габарит линии при экономичном расходе металла.
