Опора ПС220-7Т

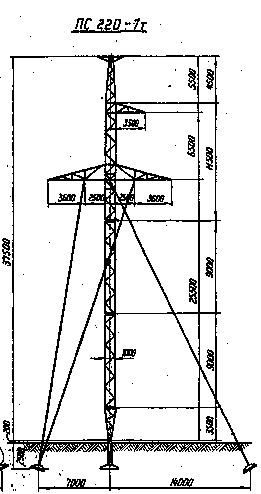

Введение секции-надставки увеличивает общую высоту ПС220-7Т до 37,5 м в сравнении с 36 м базовой ПС220-7 при сохранении высоты траверсы на уровне 25,5 м. Дополнительная секция ствола необходима на участках с повышенными требованиями к вертикальному габариту над землёй или пересекаемыми коммуникациями, где базовый вариант оказывается недостаточен по результатам расчёта провеса в расчётных климатических условиях.

Опора ПС220-7Т относится к промежуточным одноцепным конструкциям типового проекта 3.407-99 (3081тм-т7) для воздушных линий электропередачи 220 кВ. Навешиваемые провода — АС 240/32 — АС 400/51; грозозащитный трос — С70 (ТК-11). Масса металлоконструкции по чертежу КМ составляет 4497 кг без цинка и 4672 кг с горячим цинкованием. Превышение по массе над базовой ПС220-7 составляет 259 кг в оцинкованном исполнении, что соответствует введённой секции ствола и дополнительной площади поверхности под цинкование.

Промежуточная схема работы опоры подразумевает восприятие вертикальных и ветровых нагрузок без механического тяжения в проводах. Прямолинейный участок трассы ВЛ 220 кВ с расстановкой опор ПС220-7Т обеспечивает нормативный габарит до земли в диапазоне расчётных температур и при максимальных гололёдных нагрузках согласно требованиям типового проекта 3081тм-т7.

Горячее цинкование защищает все металлические элементы конструкции от коррозии на протяжении всего нормативного срока службы. Решётчатая стальная башня ПС220-7Т поставляется в виде транспортных марок для полевой сборки. Применение стандартных унифицированных фундаментов проекта 3081тм-т7 упрощает проектирование основания и исключает необходимость разработки индивидуальных фундаментных решений.

Опора ЛЭП ПС220-7Т применяется там, где ПС220-7 не обеспечивает требуемый вертикальный габарит. Оба варианта совместимы по типу фундамента и линейной арматуре, что упрощает их совместное применение в пределах одной трассы. Шифр ПС220-7Т однозначно идентифицирует конструкцию в проектной документации и при заказе металлоконструкций.
