Опора ПС220-1

Опора ПС220-1 — промежуточная стальная решётчатая конструкция для прямых участков воздушных линий электропередачи напряжением 220 кВ. В рамках типового проекта 3.407-100 (3080тм-т6) она выполняет роль рядовой опоры: воспринимает вертикальные нагрузки от собственного веса проводов и гололёда, а также горизонтальные ветровые усилия — без тяжения в проводах, характерного для анкерных секций.

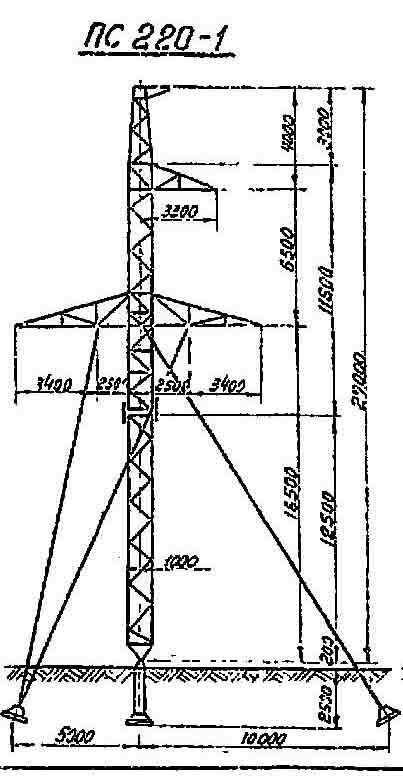

Конструктивная высота опоры составляет 27 м, высота траверсы — 16,5 м. Одноцепное исполнение обеспечивает навеску проводов марок АС 240/32 — АС 400/51 с грозозащитным тросом С70 (ТК-11). Трос С70 обеспечивает надёжную молниезащиту токоведущих проводников по всему пролёту, а сечение 70 мм² гарантирует нормативную механическую прочность при максимальных гололёдных нагрузках.

Стальные элементы изготавливаются из профильного проката; горячее цинкование обеспечивает долгосрочную коррозионную стойкость. Масса металлоконструкции по чертежу КМ составляет 3132 кг без цинка и 3252 кг в оцинкованном исполнении. Разница в 120 кг соответствует типичному выходу цинкового покрытия при горячем цинковании, что необходимо учитывать при расчёте транспортных и монтажных нагрузок на трассе.

ПС220-1 рассчитана на применение в нормативных ветровых и гололёдных районах, регламентированных проектом 3080тм-т6. Расстановка на трассе определяется из условия выдерживания требуемых вертикальных и горизонтальных габаритов до земли и пересекаемых объектов, а также допустимых длин пролётов по условию тяжения и провеса провода. Конструкция сопрягается со стандартными унифицированными фундаментами, разработанными в составе того же типового проекта.

Применение опоры ЛЭП ПС220-1 целесообразно на прямолинейных участках с нормальными углами поворота трассы, не превышающими допустимых значений для промежуточного типа. При необходимости изменения направления трассы, её анкеровки или завершения применяются анкерно-угловые или концевые исполнения из линейки проекта 3.407-100. В комплектах рабочей документации конструкция обозначается по шифру ПС220-1, что позволяет однозначно идентифицировать её в ведомостях металла и при заказе металлоконструкций у изготовителя.
