Опора ПС220-21У35

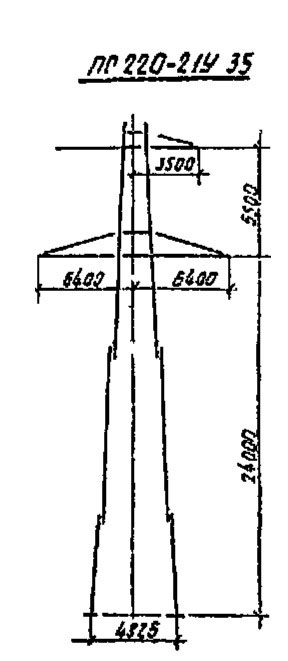

Опора ПС220-21У35 — двухцепная промежуточная конструкция для ВЛ 220 кВ в составе типового проекта 3.407-100 (3080тм-т6). По архитектуре близка к ПС220-21У110, однако имеет меньшую общую высоту: 30,5 м против 36 м у варианта У110 при одинаковой высоте траверсы 24 м. Такое соотношение высот обусловлено различием расчётных условий и рельефа трассы, для которых адаптированы оба варианта в рамках единого типового решения.

Марка проводов — АСО 300 — АСО 400, грозозащитный трос — С70 (ТК-11). Ширина базы — 4,83 × 3,04 м, что соответствует параметрам основного варианта серии У. Масса металлоконструкции по чертежу КМ: 4823 кг без цинка, 5010 кг с горячим цинкованием. Меньшая высота ствола по сравнению с У110 даёт снижение металлоёмкости примерно на 200 кг в оцинкованном исполнении, что отражается и на транспортных затратах при доставке на трассу.

Промежуточные опоры ПС220-21У35 воспринимают вертикальные нагрузки от проводников и гололёдных отложений, поперечные ветровые нагрузки в плоскости трассы. Тяжение в проводах, характерное для анкерно-угловых конструкций, данной опорой не воспринимается — она предназначена исключительно для прямолинейных участков с нормальными малыми углами поворота трассы.

Двухцепная компоновка позволяет объединить две ВЛ 220 кВ на одной трассе, сократив площадь санитарно-защитной зоны и объём земляных работ под основание. Высота траверсы 24 м обеспечивает нормативный вертикальный габарит между цепями при использовании проводов типа АСО с соответствующими нормируемыми расстояниями между фазами.

Опора ЛЭП ПС220-21У35 поставляется в оцинкованном исполнении и монтируется на типовых фундаментах проекта 3080тм-т6. Горячее цинкование всех элементов из профильного проката обеспечивает защиту от коррозии на весь расчётный срок службы линии. Шифр ПС220-21У35 однозначно идентифицирует позицию в проектной документации и в комплектовочных ведомостях при изготовлении металлоконструкций.
