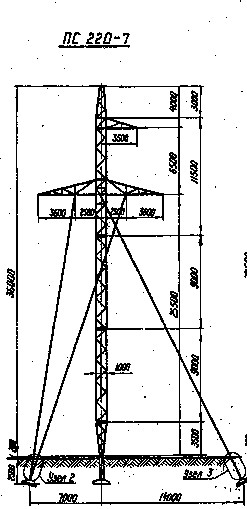

Опора ПС220-7

Высота траверсы 25,5 м при общей высоте конструкции 36 м — характерная пропорция промежуточной одноцепной опоры ПС220-7. Значительная высота точек подвеса проводников обеспечивает требуемый вертикальный габарит на участках с повышенным провесом, обусловленным температурными удлинениями проводов в жаркий период или нормативными гололёдными нагрузками при расчётном пролёте. Высокая траверса особенно востребована при пересечении трассой судоходных рек и автотрасс с интенсивным движением.

ПС220-7 входит в типовой проект 3.407-99 (3081тм-т7) и рассчитана на применение в составе одноцепных воздушных линий 220 кВ. Провода — АС 240/32 — АС 400/51; грозозащитный трос — С70 (ТК-11). Масса металлоконструкции по чертежу КМ составляет 4247 кг без цинкового покрытия и 4413 кг с горячим цинкованием. Оцинкованная металлоконструкция поставляется в виде укрупнённых транспортных марок, что обеспечивает удобство доставки и полевой сборки.

Промежуточная опора воспринимает вертикальные нагрузки от веса проводников и гололёдных отложений, поперечные ветровые усилия на провода и ствол опоры. Тяжение в проводах данной конструкцией не воспринимается — она предназначена исключительно для прямолинейных участков трассы с допустимыми малыми углами, не превышающими нормируемых значений для промежуточного типа.

Одноцепное исполнение определяет компактную поперечную компоновку: гирлянды изоляторов располагаются на траверсе по трём фазным точкам подвеса с единственным грозозащитным тросом на вершине. Масса 4413 кг с цинкованием относит ПС220-7 к сравнительно лёгким конструкциям в серии, что облегчает транспортировку и монтаж в полевых условиях.

Горячее цинкование стальных элементов обеспечивает коррозионную защиту в различных климатических зонах. Опора ЛЭП ПС220-7 устанавливается на фундаментах, разработанных в составе типового проекта 3081тм-т7. Шифр ПС220-7 фиксируется в проектной документации при комплектовании ВЛ и в ведомостях металла при оформлении заказа у предприятия-изготовителя металлоконструкций.
